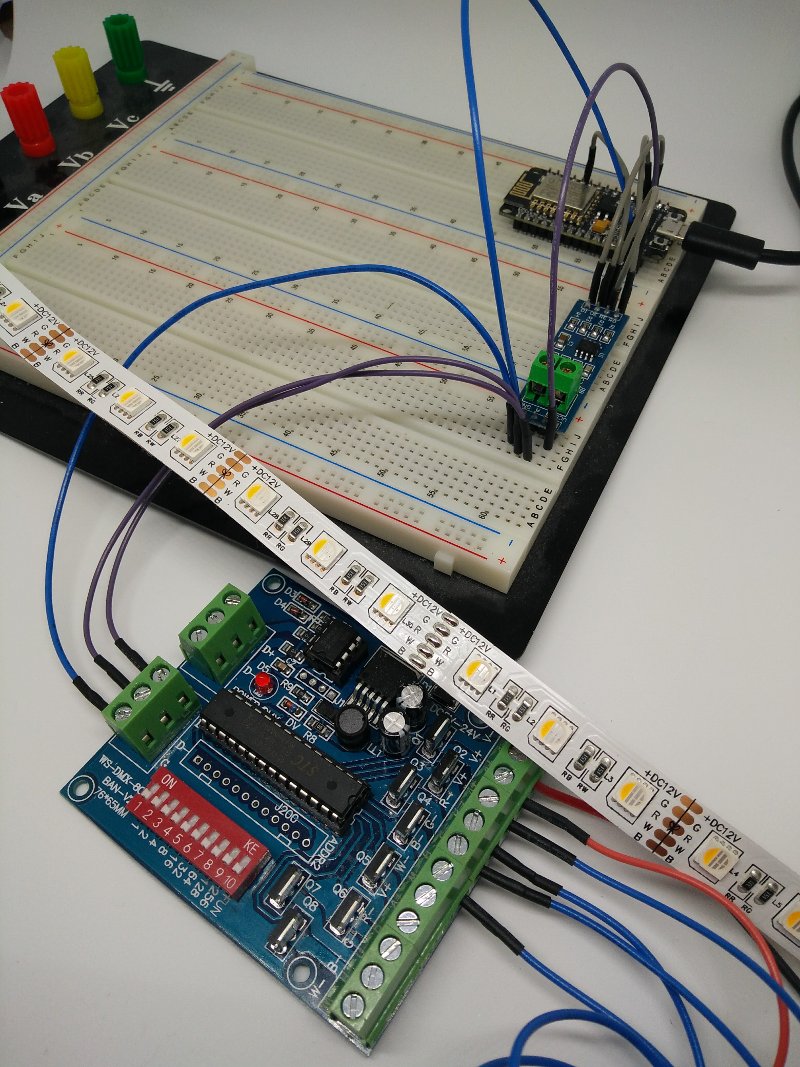

Testaufbau des ESP6288 mit dem RS-485 Konverter und DMX Controller
Wie im vorherigen Artikel wurde die Schaltung erstmal auf dem Schreibtisch fertig aufgebaut.
Rechts noch zu sehen, der 8 Kanal DMX Controller, welcher in 2x 4 Kanal DMX Controller getauscht wurde.
Der Rest ist identisch dem vorherigen Beitrag inkl. der Programmierung des ESPs.
Finaler Aufbau der Schaltungen
Für den produktiven Aufbau der 3 Schaltungen habe ich eine passende leere DVD Box verwendet, welche ich noch hier hatte.

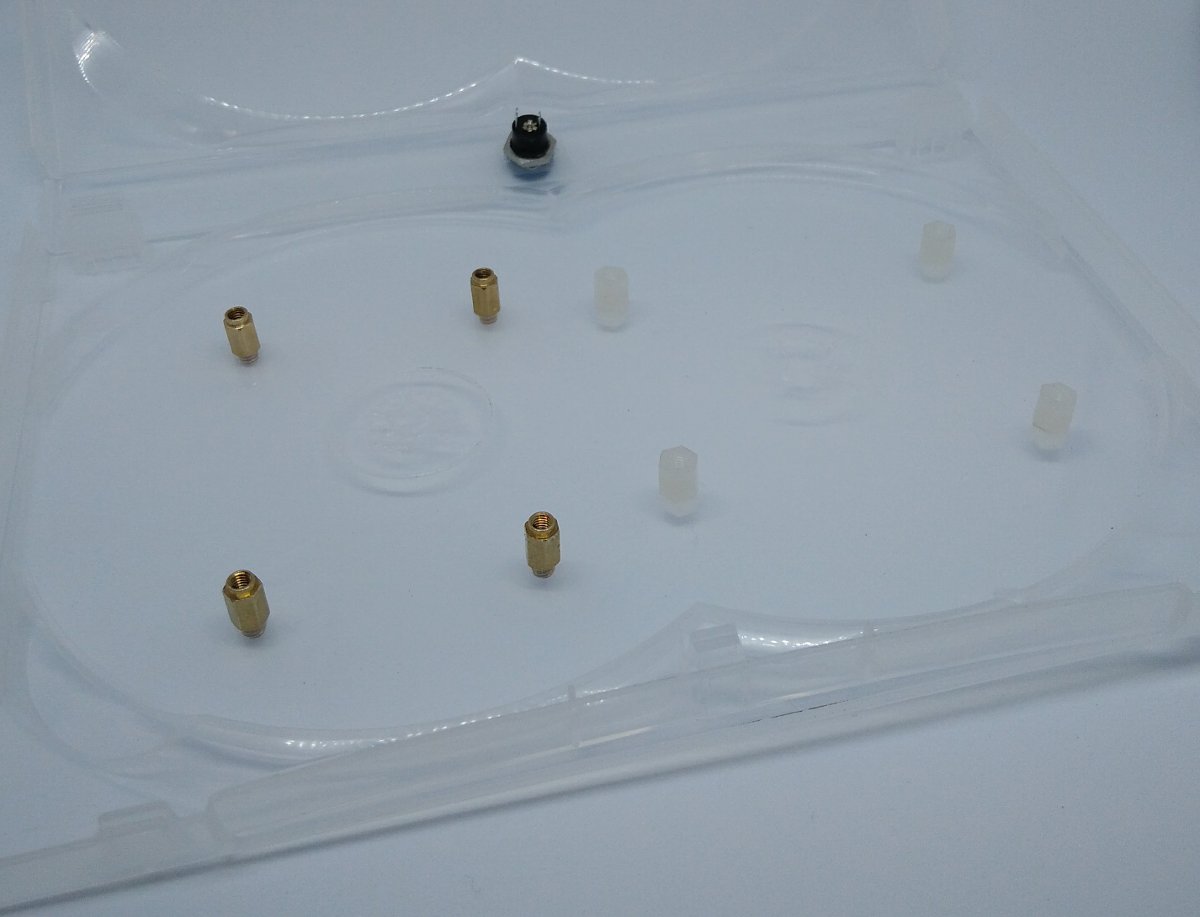

Ich verwende gewöhnliche Abstandhalter von Mainboards, sowie ein paar Aussparungen für den Stromanschluss und Lüftungslöcher:

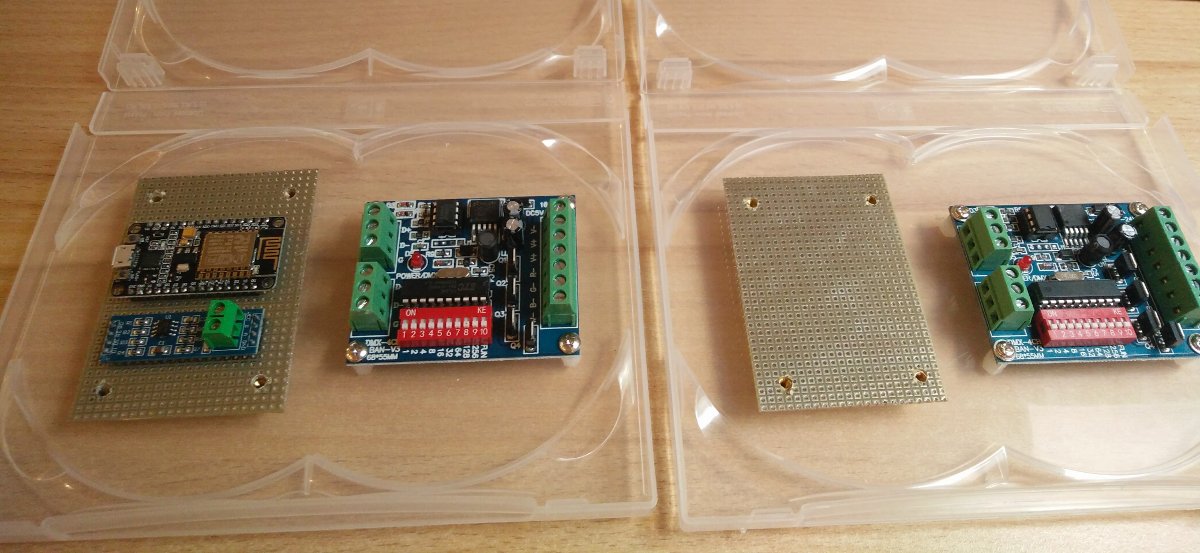

Hier habe ich dann die notwendigen Platinen eingebaut:

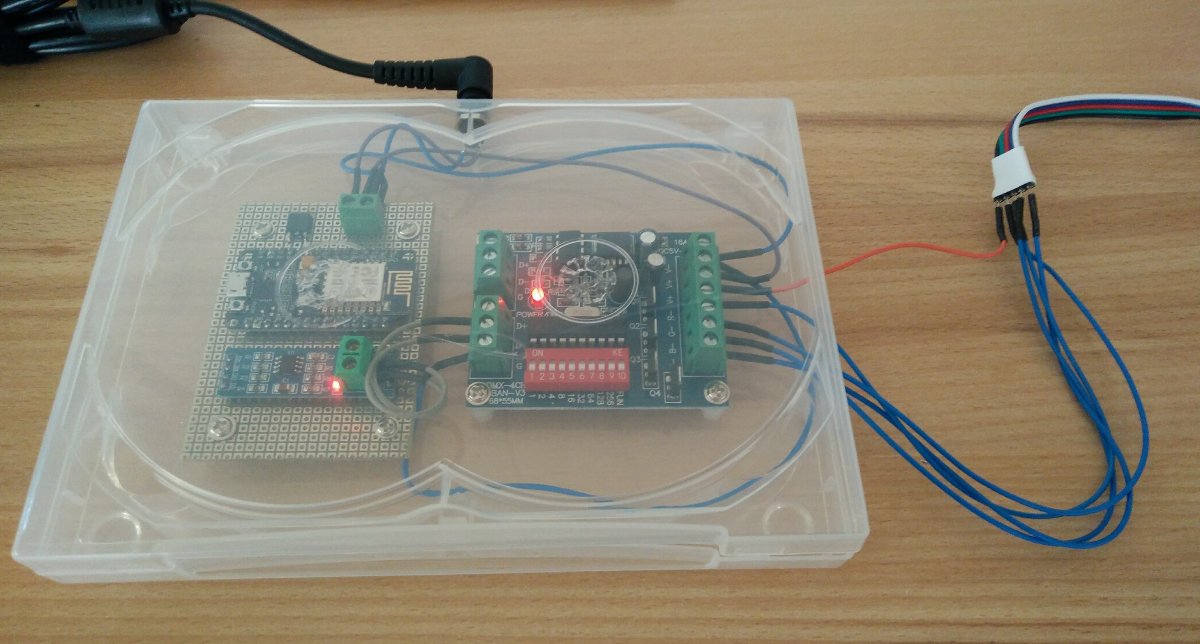

Die fertig verdrahtete DVD Box sah dann bei mir so aus:

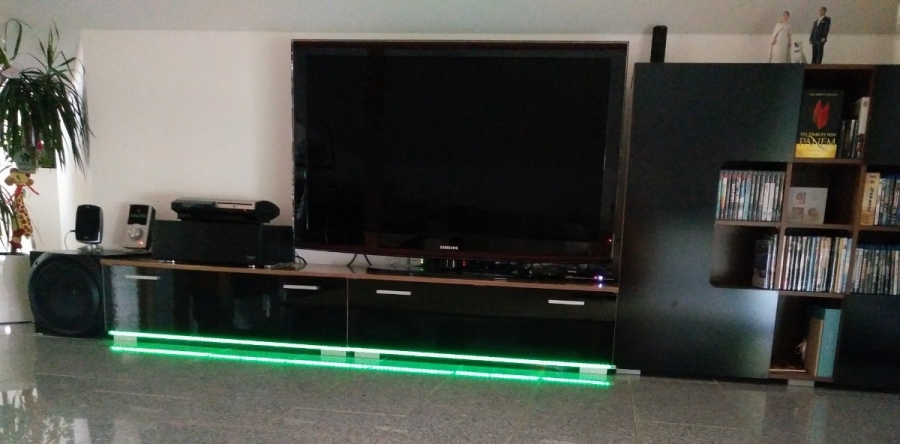

Einbau in der Wohnung & Steuerung
Da die LED Stripes doch etwas warm werden, wollte ich sie nicht direkt auf dem Holz der Möbel aufkleben, zumal ich hier keine recht lange Klebeleistung erwartet hätte und mir wohl in kürzester Zeit die Stripes heruntergefallen wären.
Deshalb hatte ich mir ein paar Meter Alu Profile mit Abdeckungen gekauft:
- 100cm LED Profil mit transparenter Abdeckung (Anzeige)
- 100cm LED Profil mit milchiger Abdeckung (Anzeige)

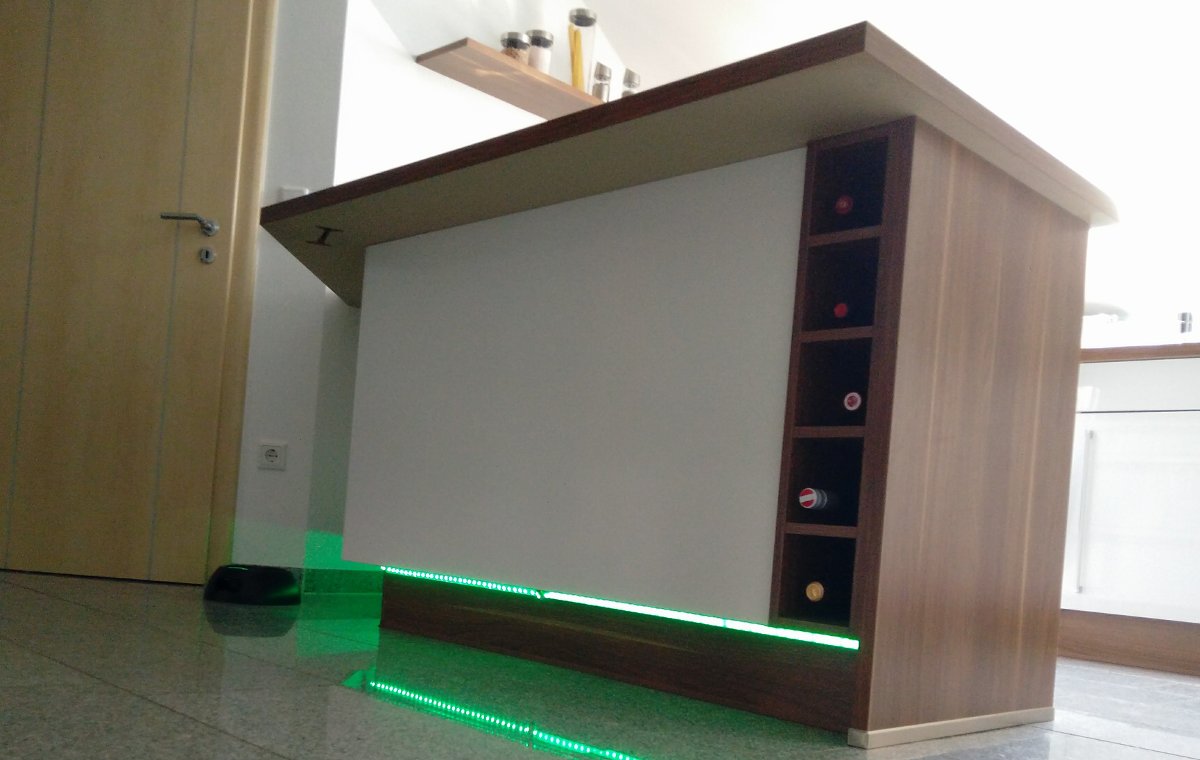

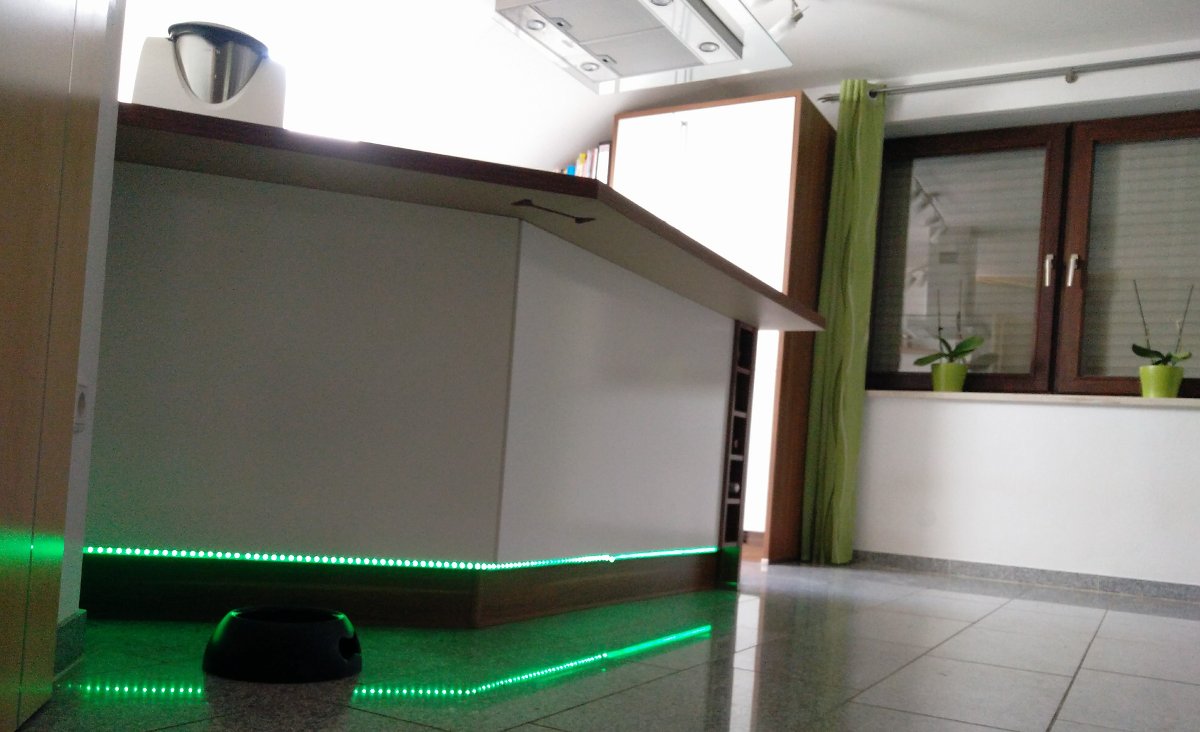

Hier sieht man auch ganz klar den Unterschied der Abdeckungen. Ich persönlich entschied mich dann für die milchigen Abdeckungen:
Die Steuerung erfolgt bisher ausschließlich über die Android App Aurora DMX.
Als Info am Rande, die Schaltung mit dem WLAN Empfänger und dem DMX Controller benötigt ohne aktive LEDs, gerade mal 1,8W.
Bei 25Cent pro Kilowattstunde kommt die Leiste im reinen Standby Betrieb auf knapp 4€/Jahr.
Mein nächstes Projekt wir dein lokaler Raspberry mit IP Symcon in welchem ich sämtliche Smarthome Features in einer übersichtlichen Oberfläche einsehen und steuern kann.
