Lüftungsrohre mit der Firma Sommer
Natürlich waren auch im Obergeschoss Peter, Simon und seine Jungs von Heizung & Sanitär Sommer GmbH (Anzeige) zur Stelle und bekamen tatkräftige Unterstützung von meiner Frau Nicole.
Im letzten Obergeschoss hatte ich doch tatsächlich auch etwas mehr Zeit, dank der Vorbereitung durch anflexen etc. dass ich ein paar mehr Bilder und Details der Lüftungsanlage gewinnen konnte.
In jedem Geschoss sind 3 Zu- sowie Abluftrohre. Die Auslässe hatten wir gleich in die Filigrandecke eingeplant, die Metallringe wurden einfach mit einem Hammer & Meißel herausgestemmt.
Anschließend wurden die Luftdurchlassgehäuse eingesetzt.
Das 75er Lüftungsrohr war schon ein anderer Pack als die 25er Elektrorohre, diese Leitungen wurden in allen 3 Stockwerken als Erstes eingelegt, was wir auch nachträglich wieder so machen würden.

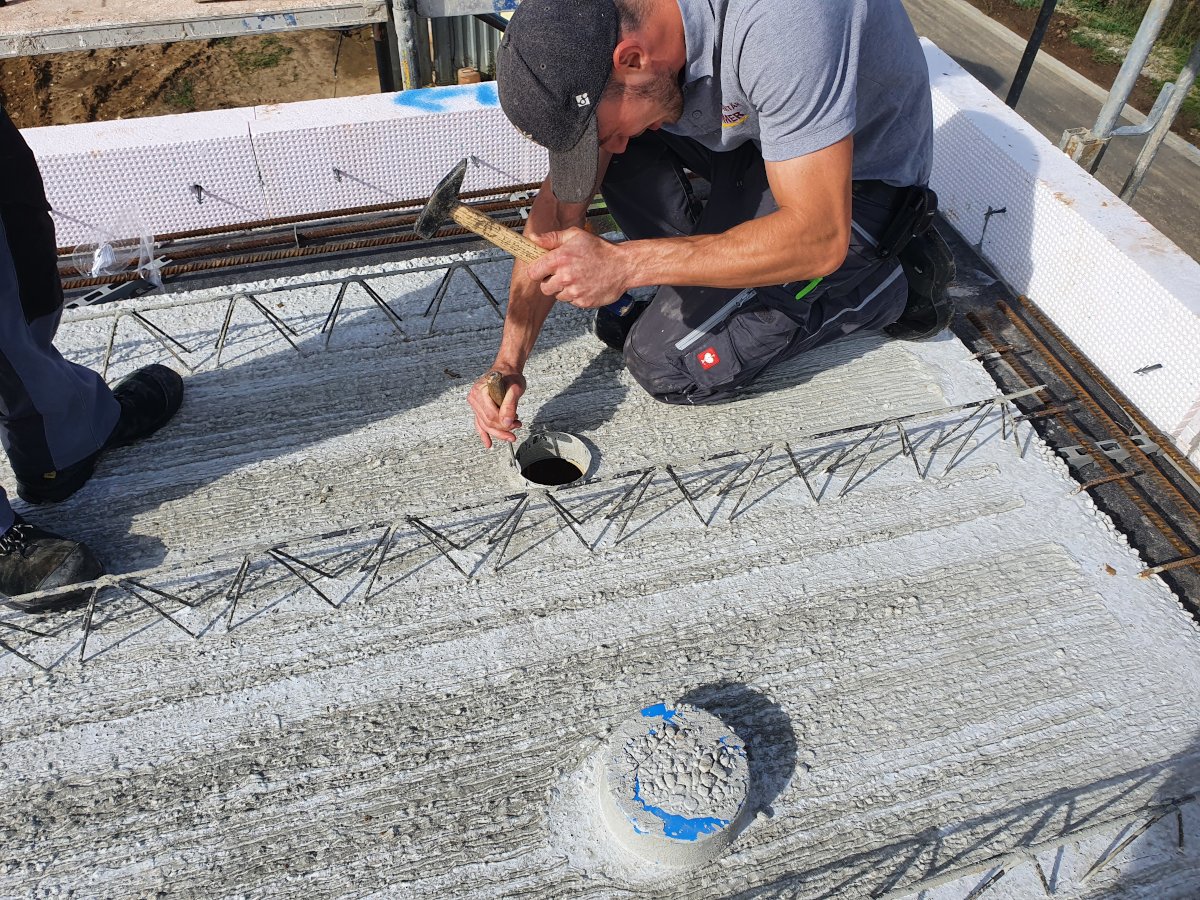

ausstemmen der Lüftungsdurchlässe
-
ausstemmen der Lüftungsdurchlässe
ausstemmen der Lüftungsdurchlässe
-

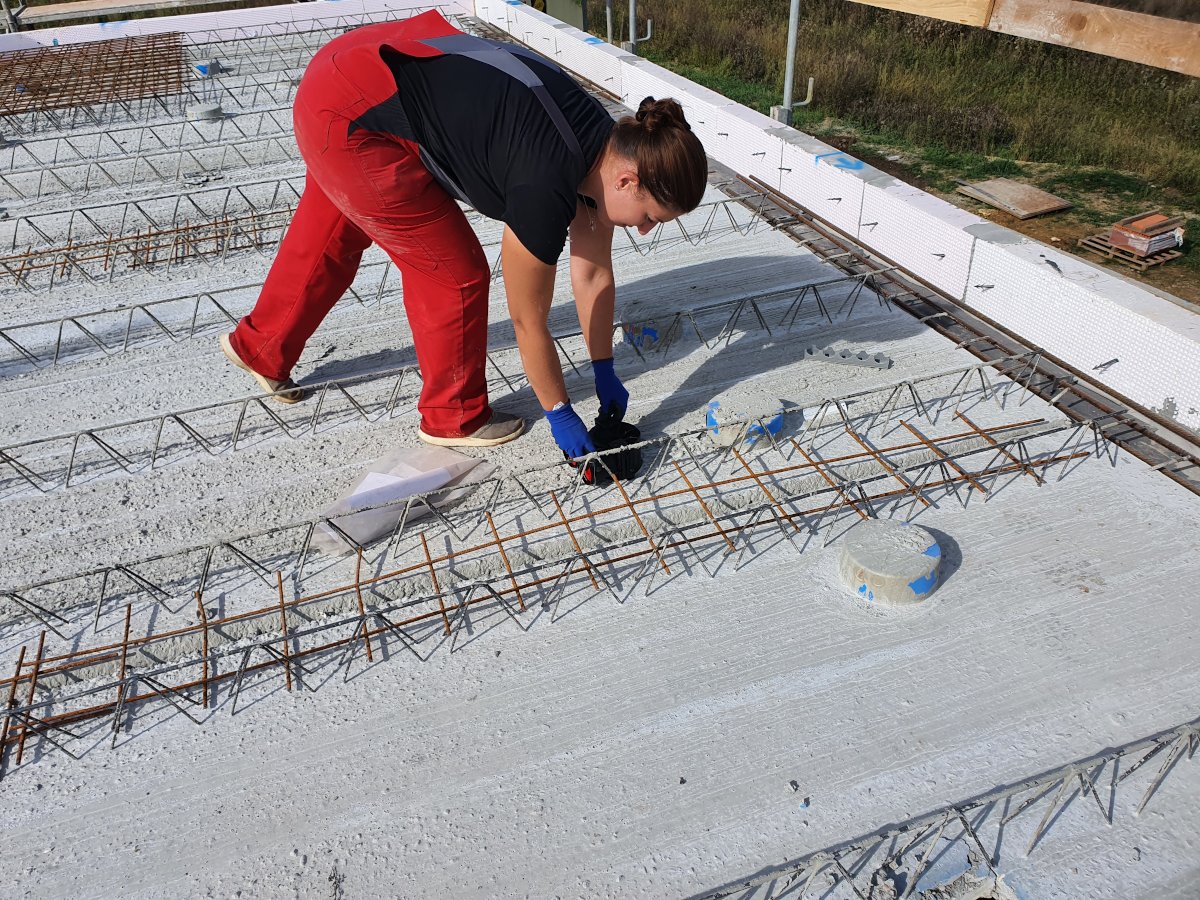

einsetzen der Luftdurchlassgehäuse
einsetzen der Luftdurchlassgehäuse
-

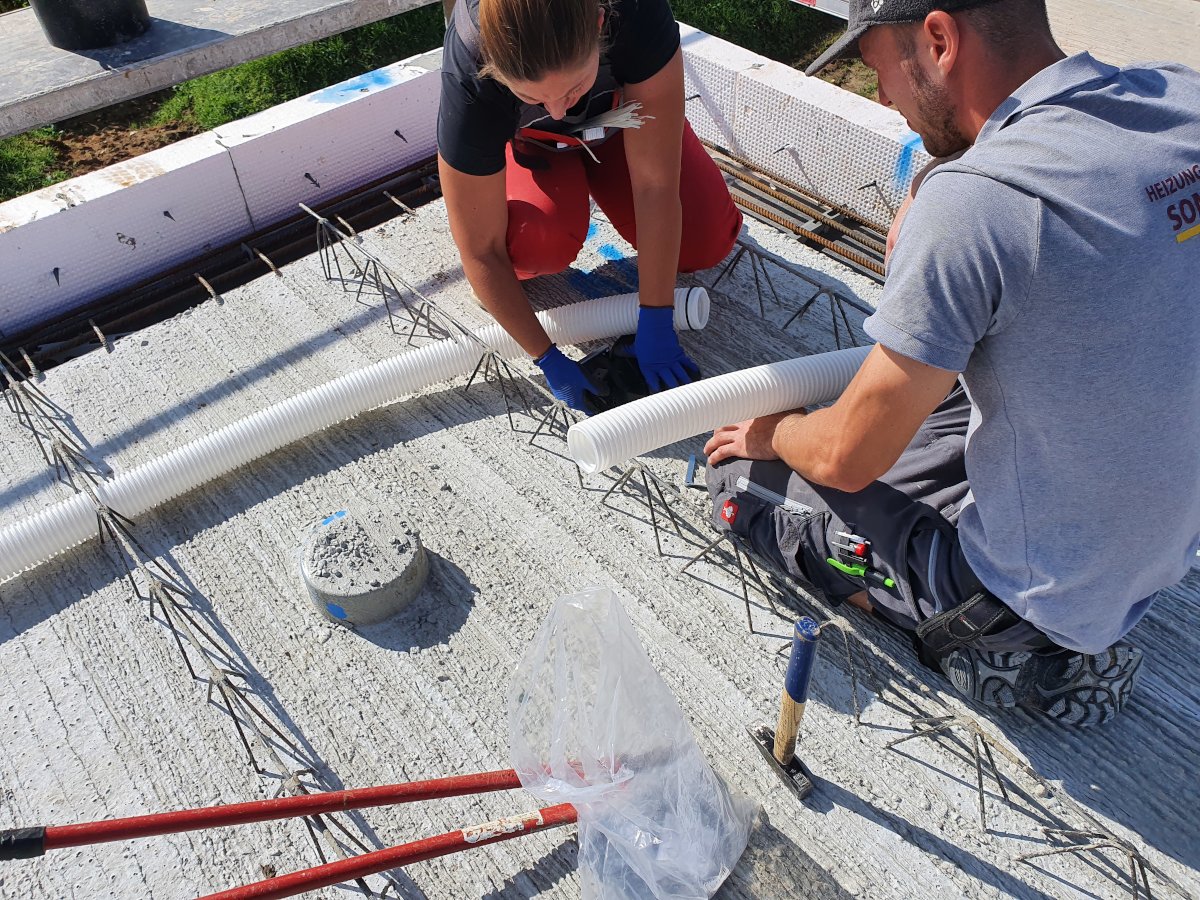

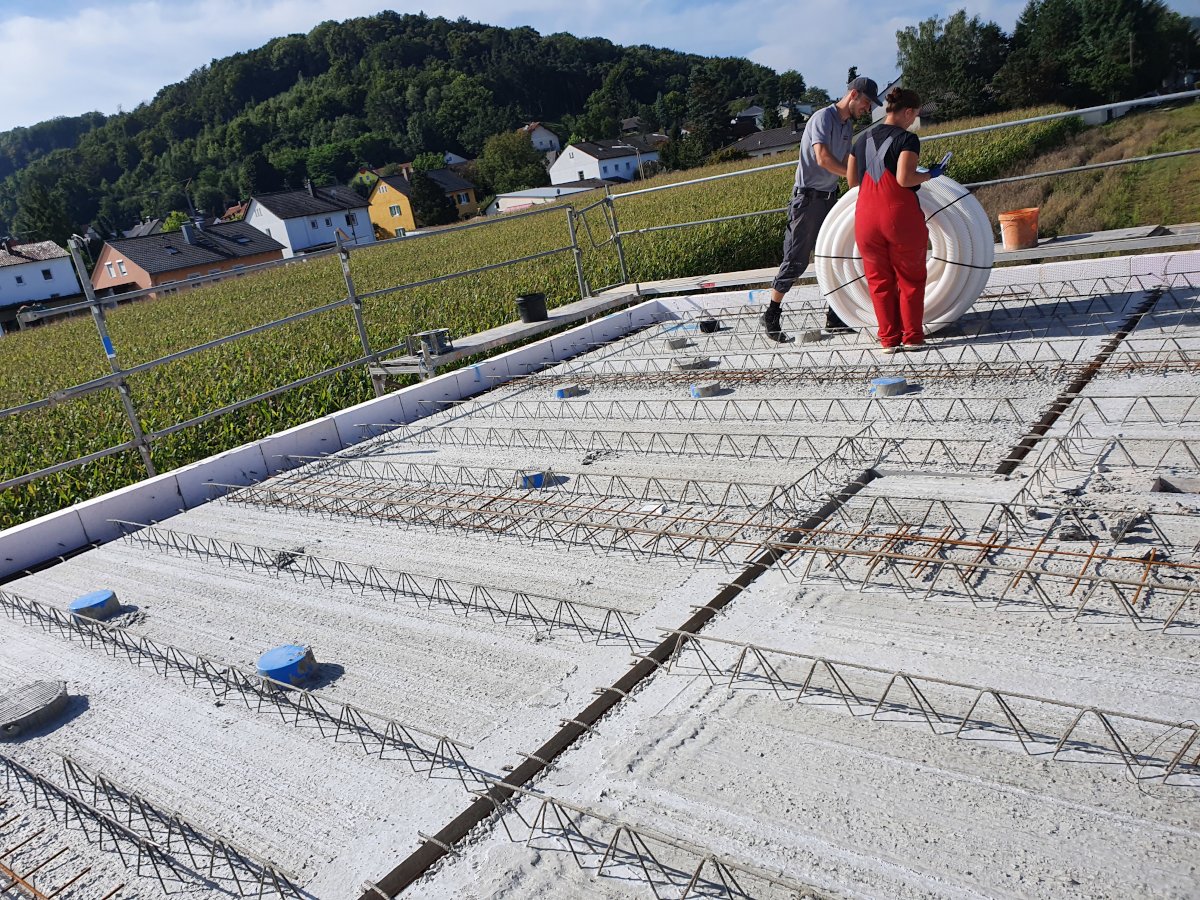

das 75er Lüftungsrohr
das 75er Lüftungsrohr
-

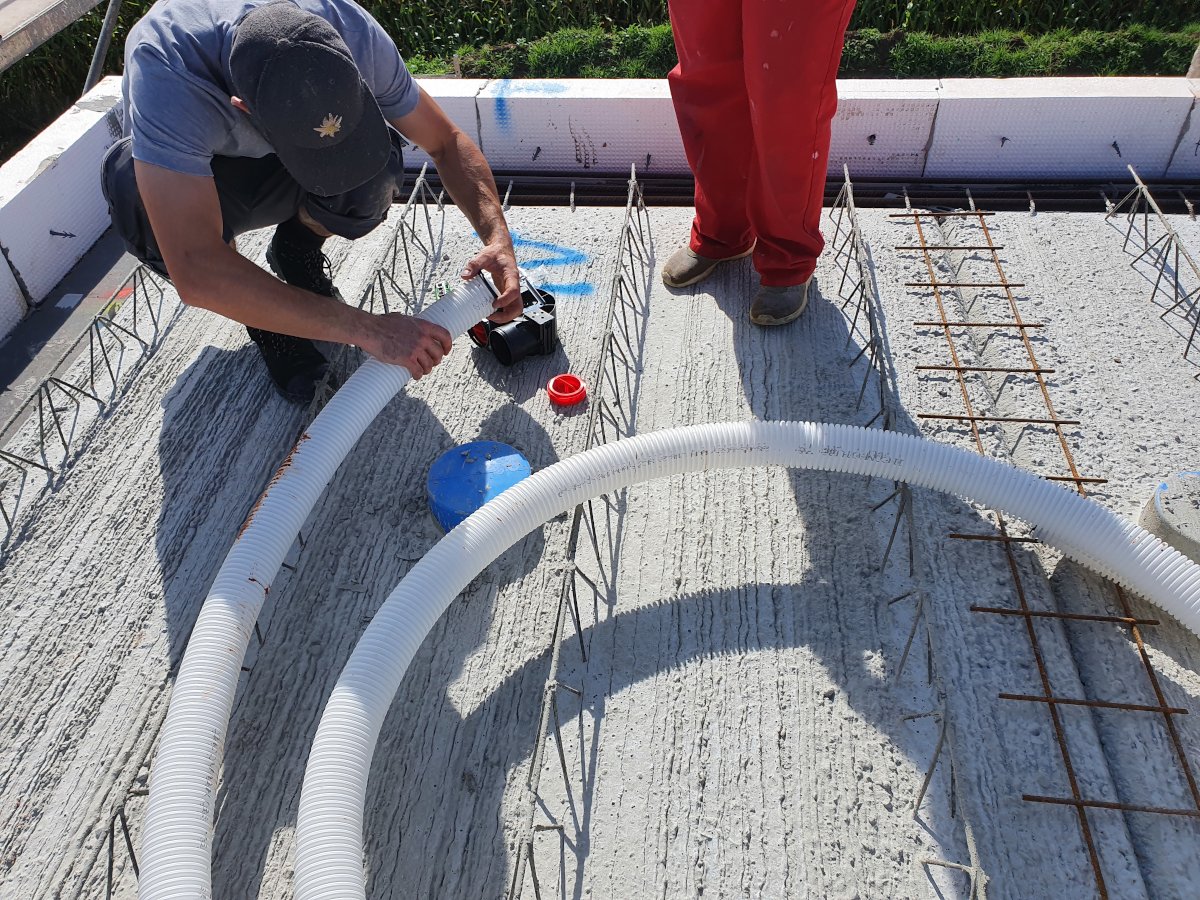

anschließen der Luftdurchlässe
anschließen der Luftdurchlässe
-
anschließen der Luftdurchlässe
anschließen der Luftdurchlässe
https://mytec-home.de/bauen/unser-bauprojekt-woche-5-luft-elektrorohre-og-decke-betonieren-waescheabwurfschacht-attika#sigProIdcd7fb189dc

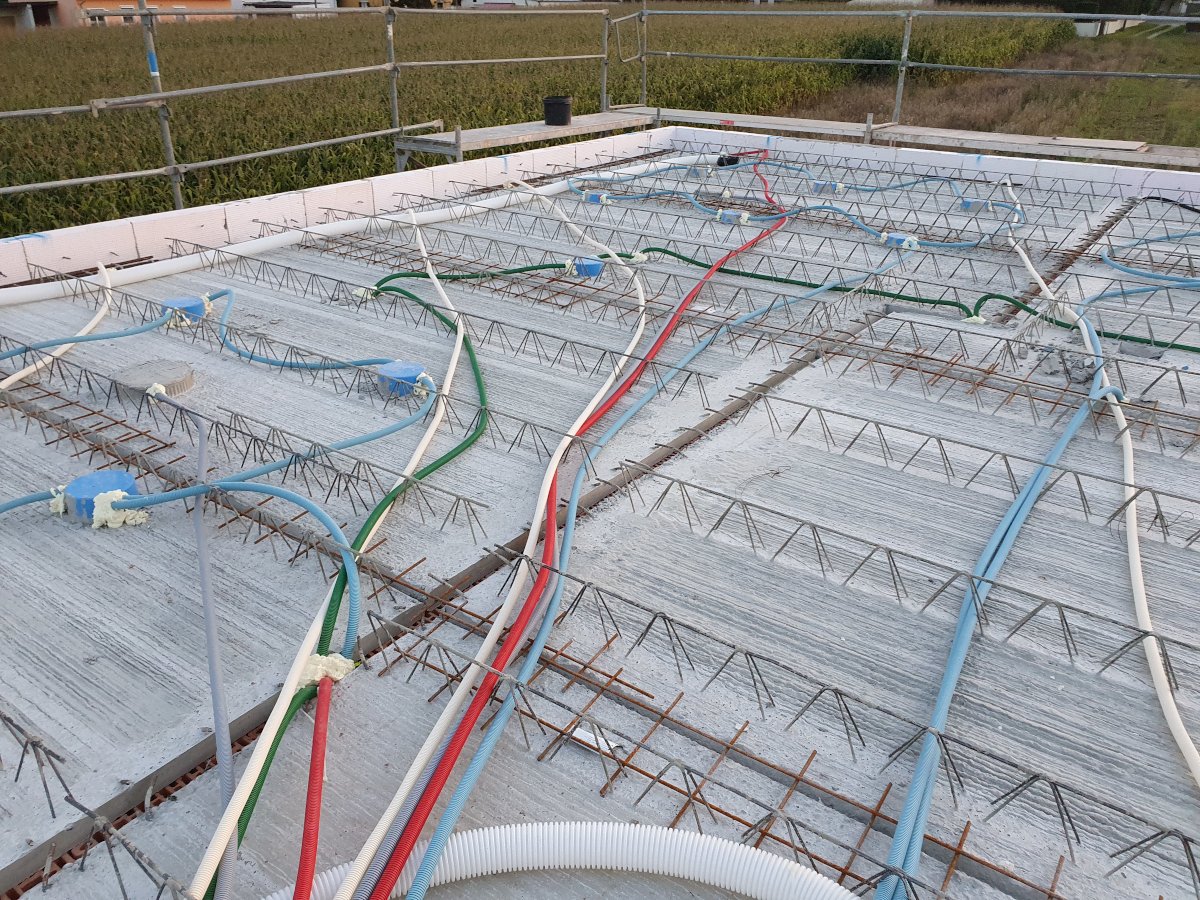

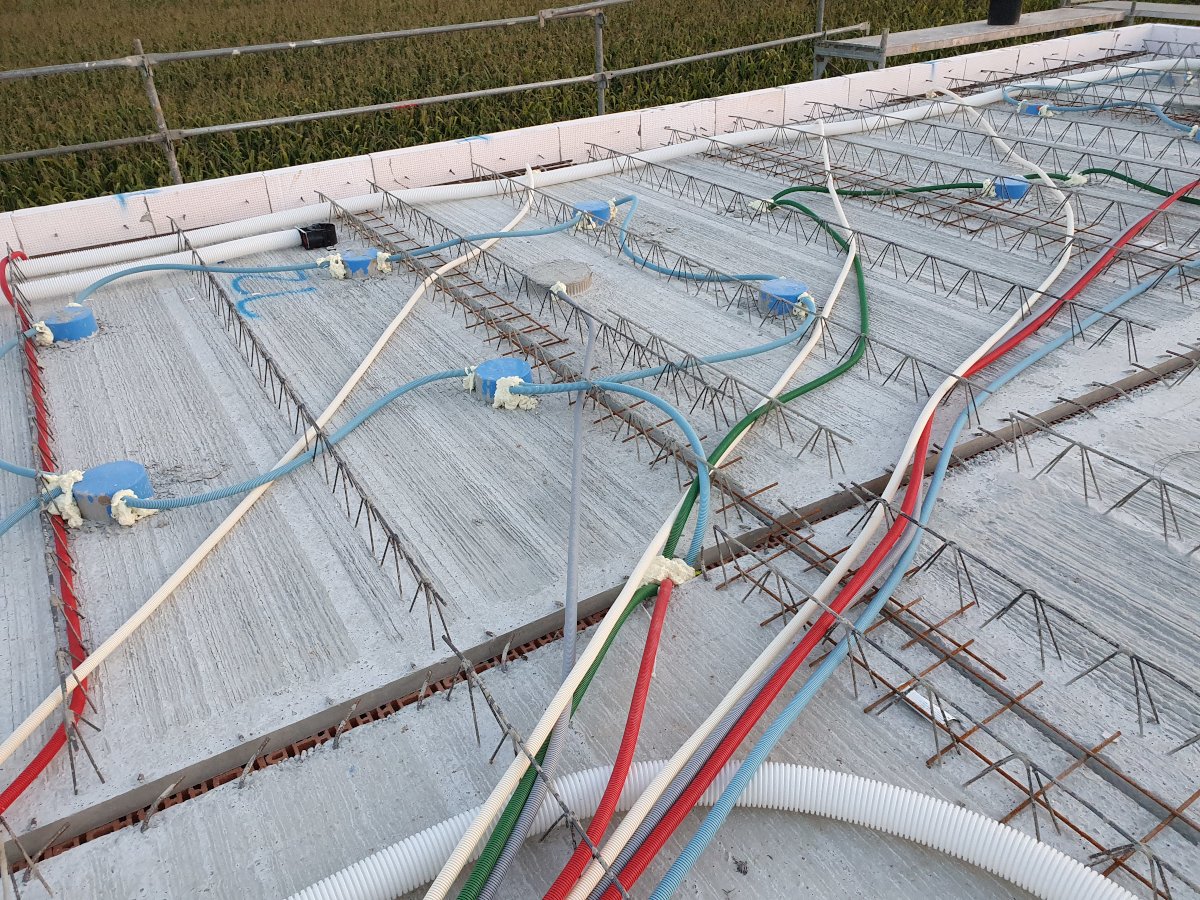

Die letzten Meter Elektrorohre im Obergeschoss
Dadurch, dass wir bereits viele Rohre in der EG-Decke verlegt haben, vor allem was die unteren Steck- & LAN-Dosen angeht, war das Obergeschoss im Vergleich zum EG nicht mehr tragisch. Nach knapp 3h war der Spuk vorbei.
Hier auch die bereits vom EG bekannten Lichtkreise mit den Backup-Rohren, 2 schwarze 50er gehen zur Außenwand in die Attika, welche für die PV-Anlage und Wetterstation sein wird.
Theoretisch wäre auch noch genug Platz für SAT-Kabel, ist aber bis dato nicht geplant.
Die Arbeiten haben wir wieder in Eigenregie durchgeführt (Smarthome & Elektro Medialekt), das Material zum Teil wieder vom Sebastian von Sonnenstrom Bauer (Anzeige).

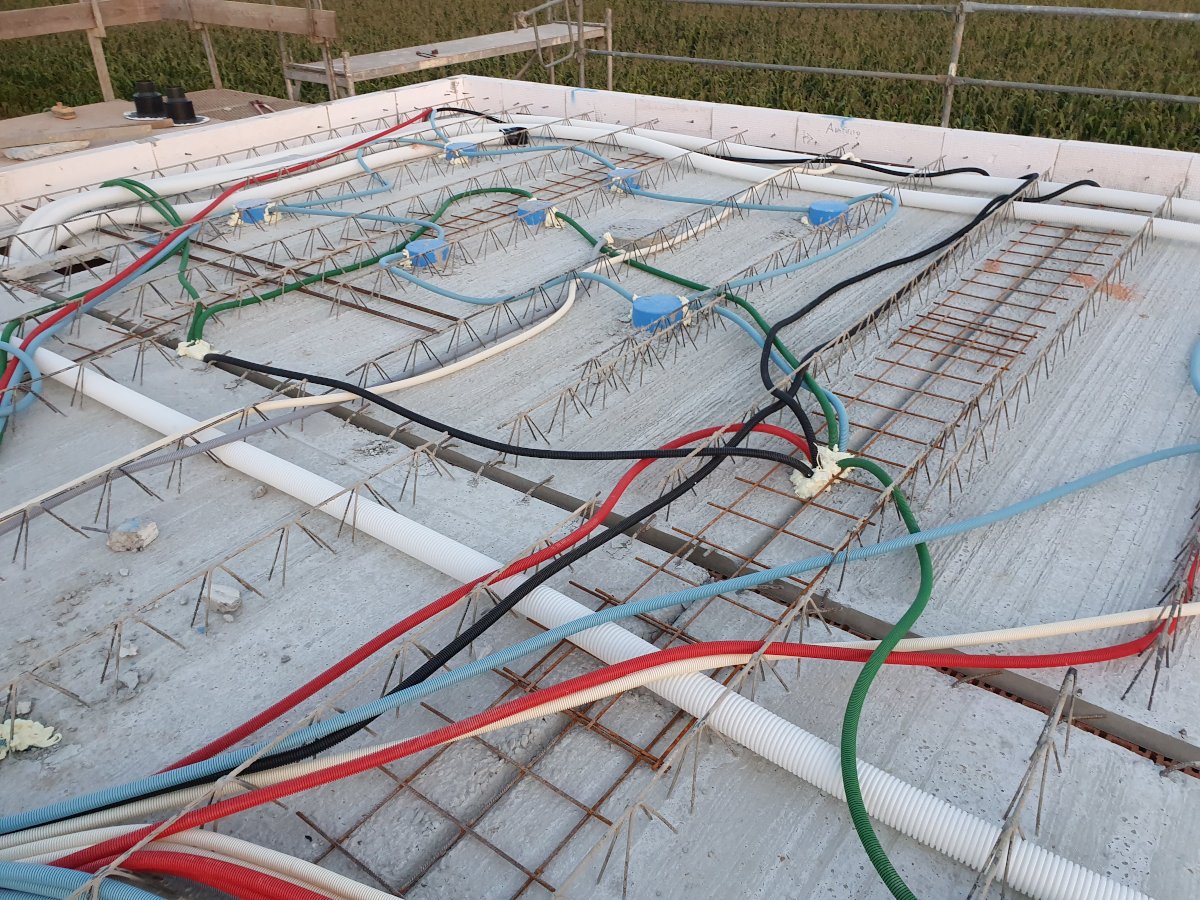

Elektrorohre der Ankleide mit Lichtring
-
Elektrorohre der Ankleide mit Lichtring
Elektrorohre der Ankleide mit Lichtring
-
Elektrorohre im Schlafzimmer mit Lichtring
Elektrorohre im Schlafzimmer mit Lichtring
-

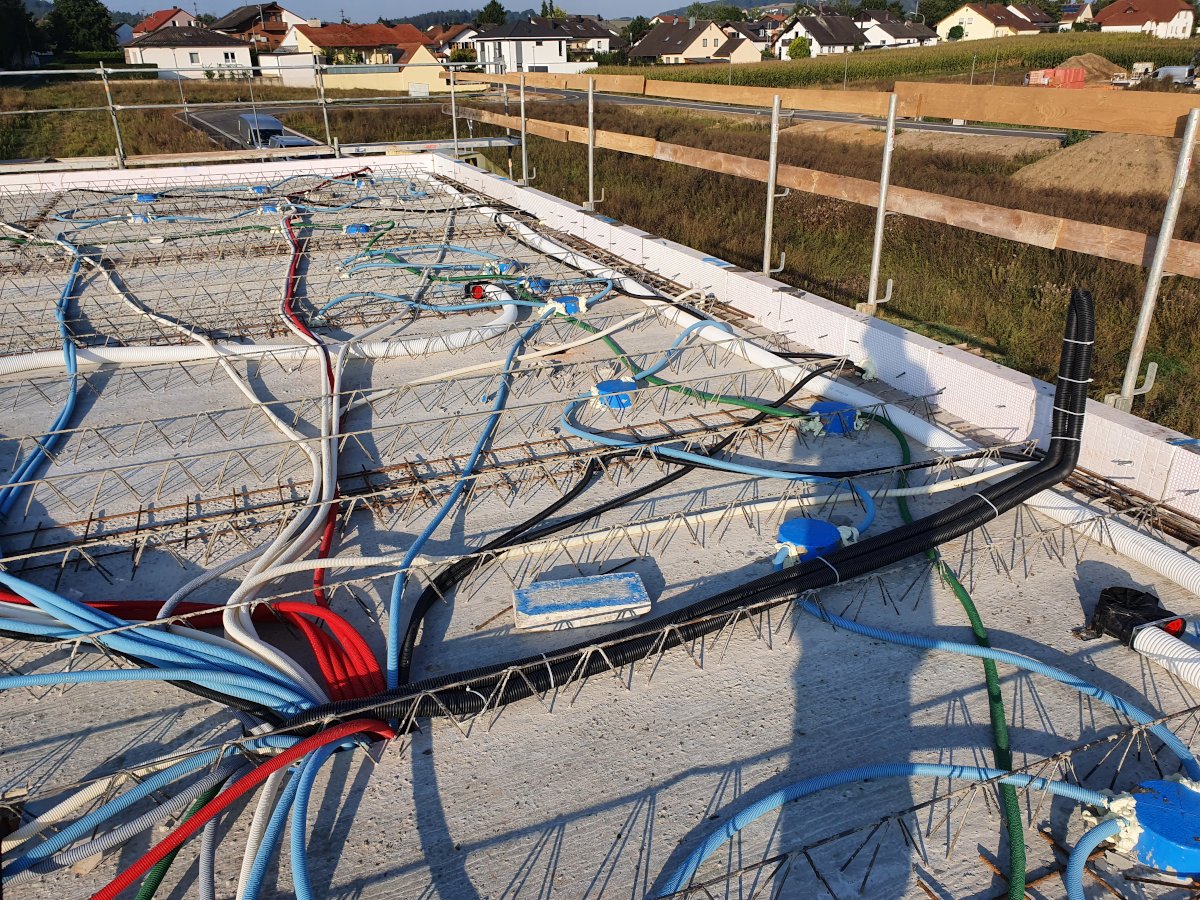

Elektrorohre der Kinderzimmer
Elektrorohre der Kinderzimmer
-

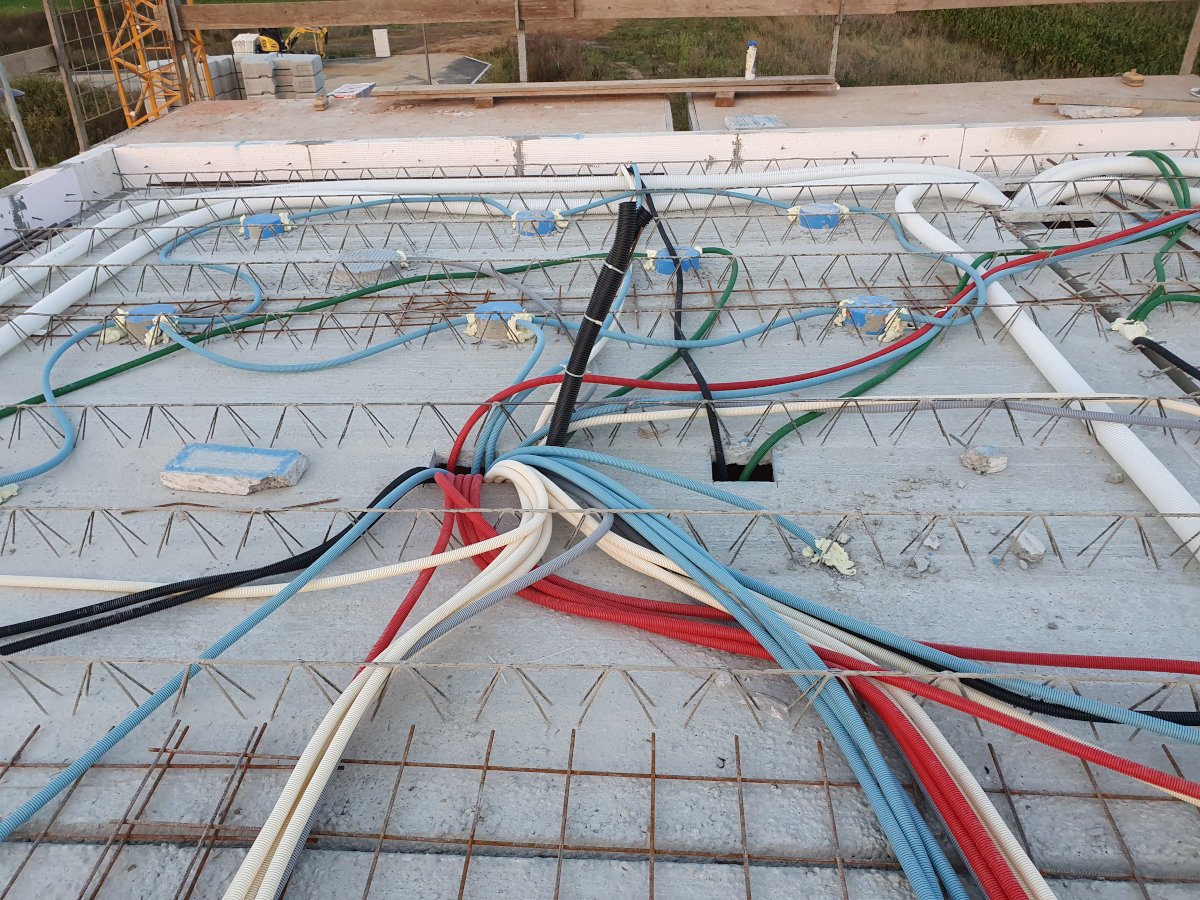

Steigschacht der Elektrorohre ins OG
Steigschacht der Elektrorohre ins OG
-
Steigschacht der Elektrorohre ins OG
Steigschacht der Elektrorohre ins OG
-

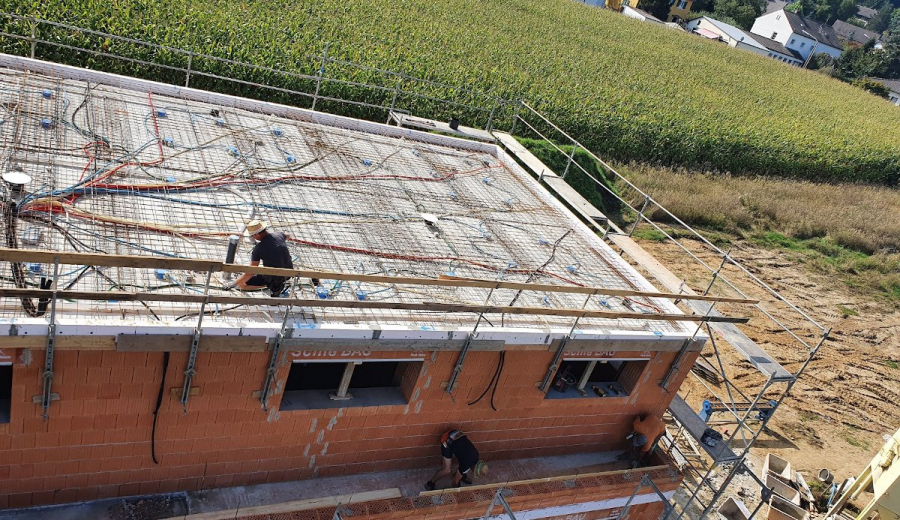

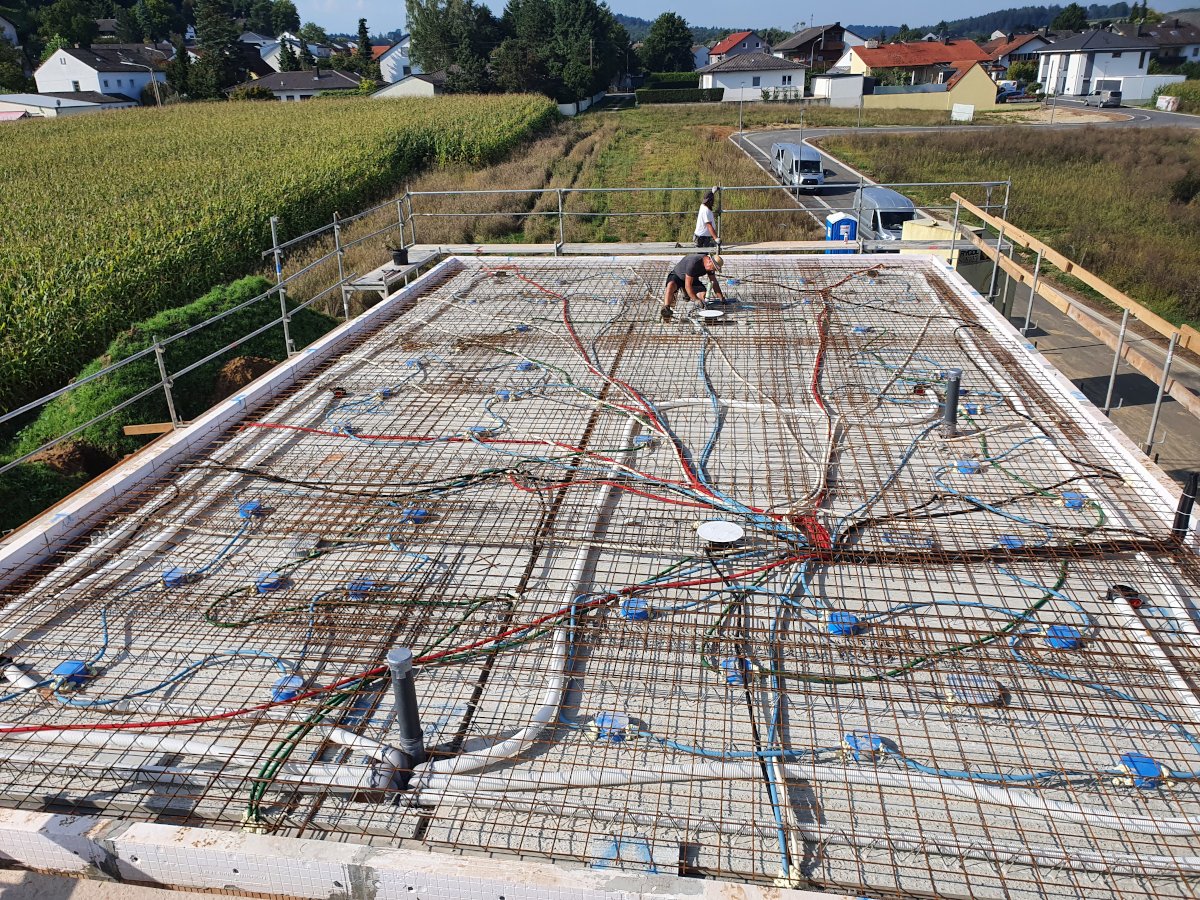

Gesamtaufnahme
Gesamtaufnahme
https://mytec-home.de/bauen/unser-bauprojekt-woche-5-luft-elektrorohre-og-decke-betonieren-waescheabwurfschacht-attika#sigProId6f8f4d0d2e
Schreibt mir einfach eine Nachricht!
Wäscheabwurfschacht & Attika mauern
Die letzten Maurerarbeiten für den Rohbau haben dann auch schon begonnen, nach wie vor leisten Reinhard, Hubert, Katzo, Hansi, Johannes & die Jungs von Schie Bau (Anzeige) Höchstleistung.
Auf die gemauerte Attika wurde zum Abschluss noch eine Schicht mit einem Gefälle nach innen betoniert, sodass später das Wasser nicht die Hauswand hinunterläuft.
Der Wäscheabwurfschacht mit seinen knapp 4m war noch ein kleines, aber wohl nicht tragisches Highlight, in letzter Minute konnten wir für den oberen Abschluss einen 90° Winkel auftreiben.

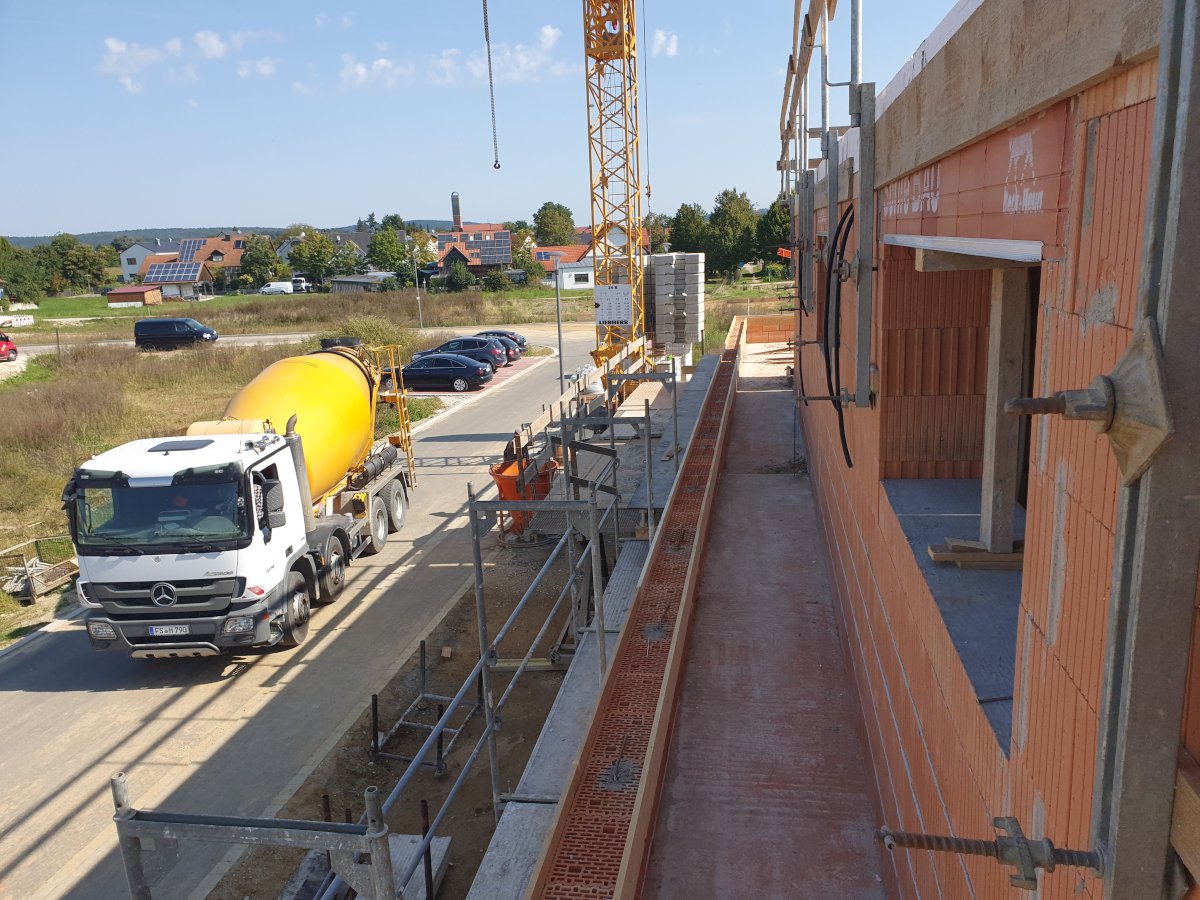

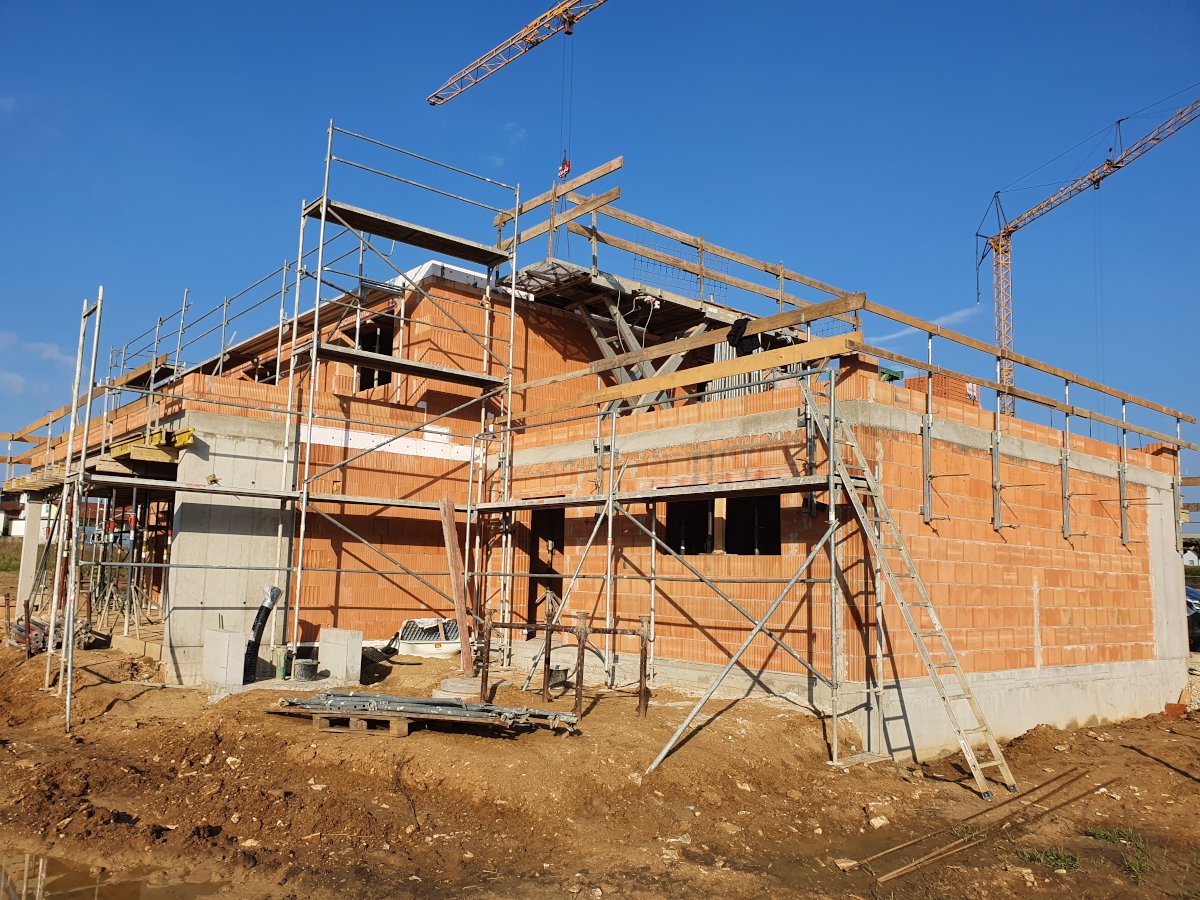

Attika mit Schalung für die letzten Betonierarbeiten
-
Attika mit Schalung für die letzten Betonierarbeiten
Attika mit Schalung für die letzten Betonierarbeiten
-

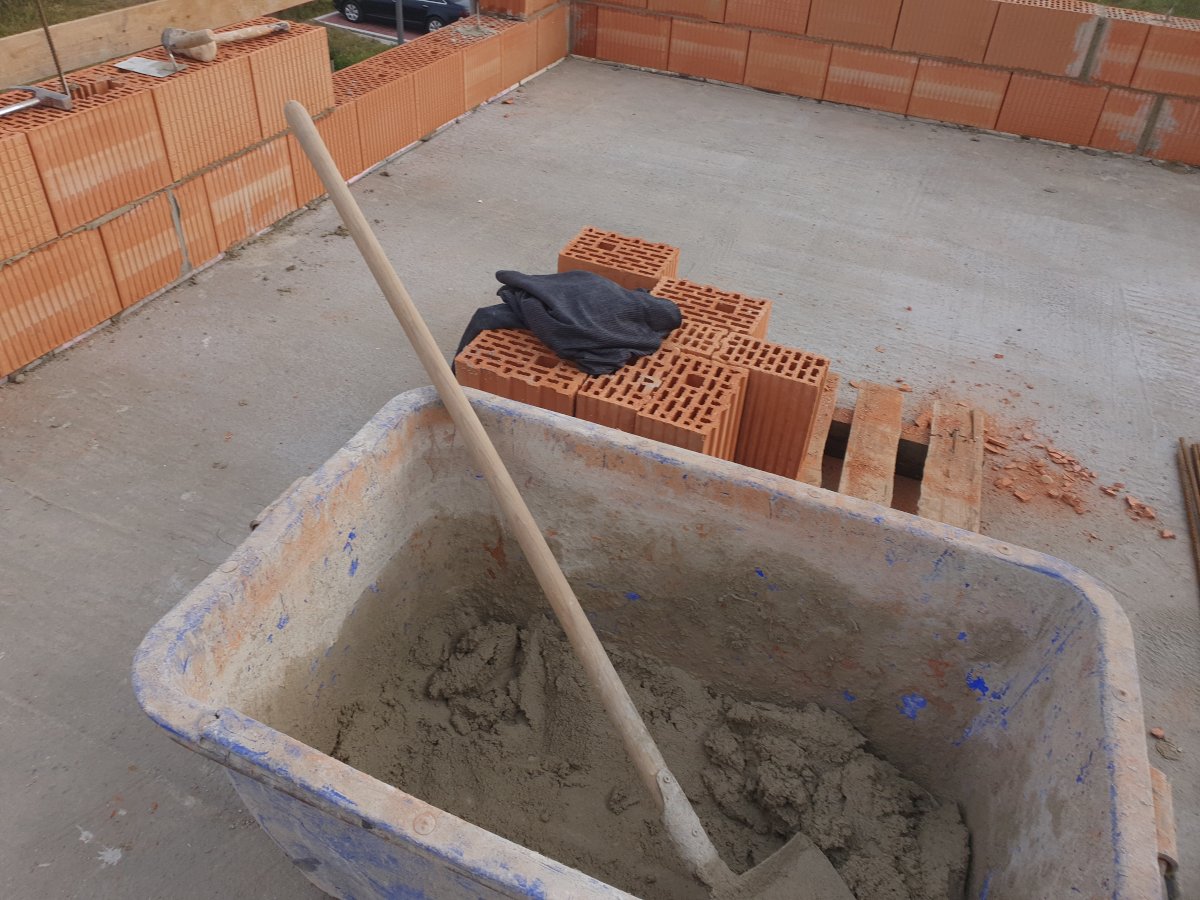

Mörtelwanne für Attika
Mörtelwanne für Attika
-

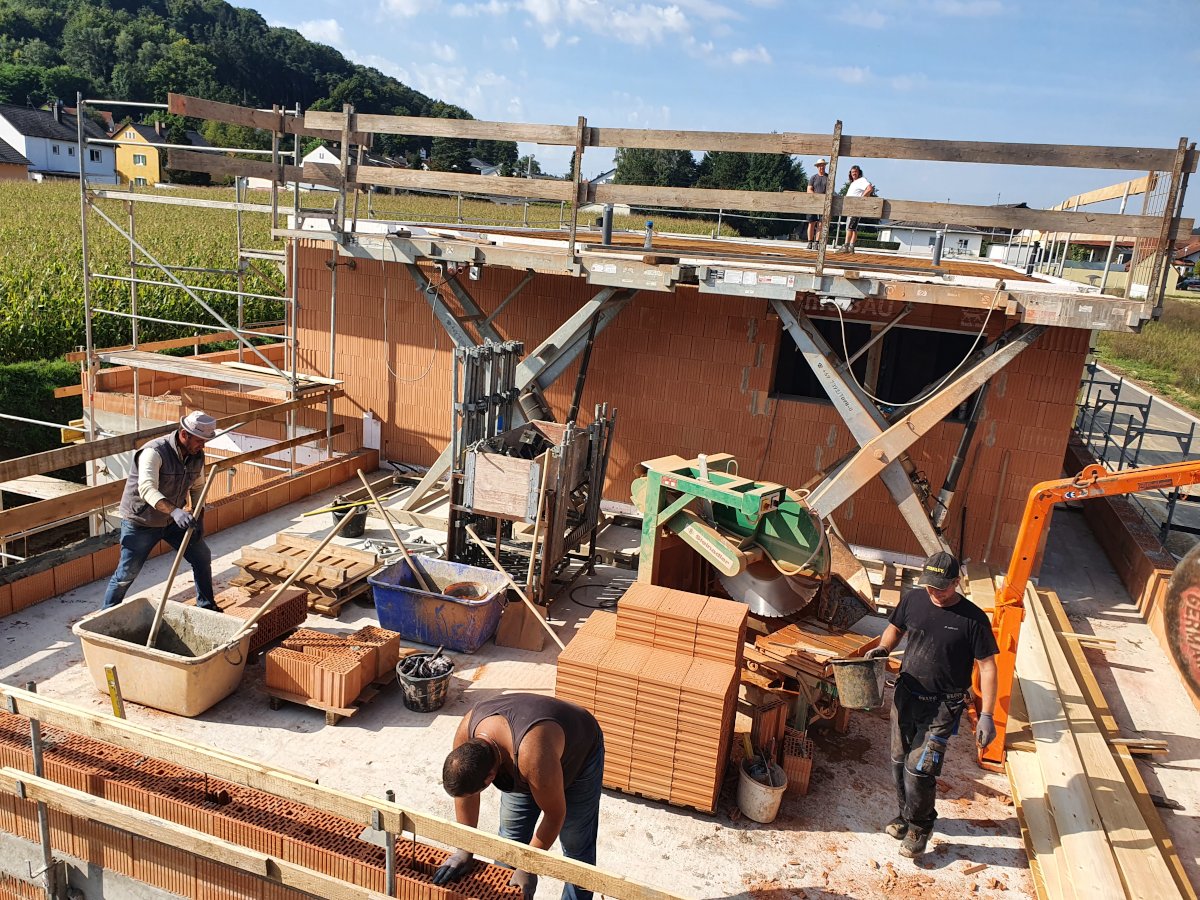

die letzten Maurerarbeiten
die letzten Maurerarbeiten
-
die letzten Maurerarbeiten
die letzten Maurerarbeiten
-
die letzten Maurerarbeiten
die letzten Maurerarbeiten
-

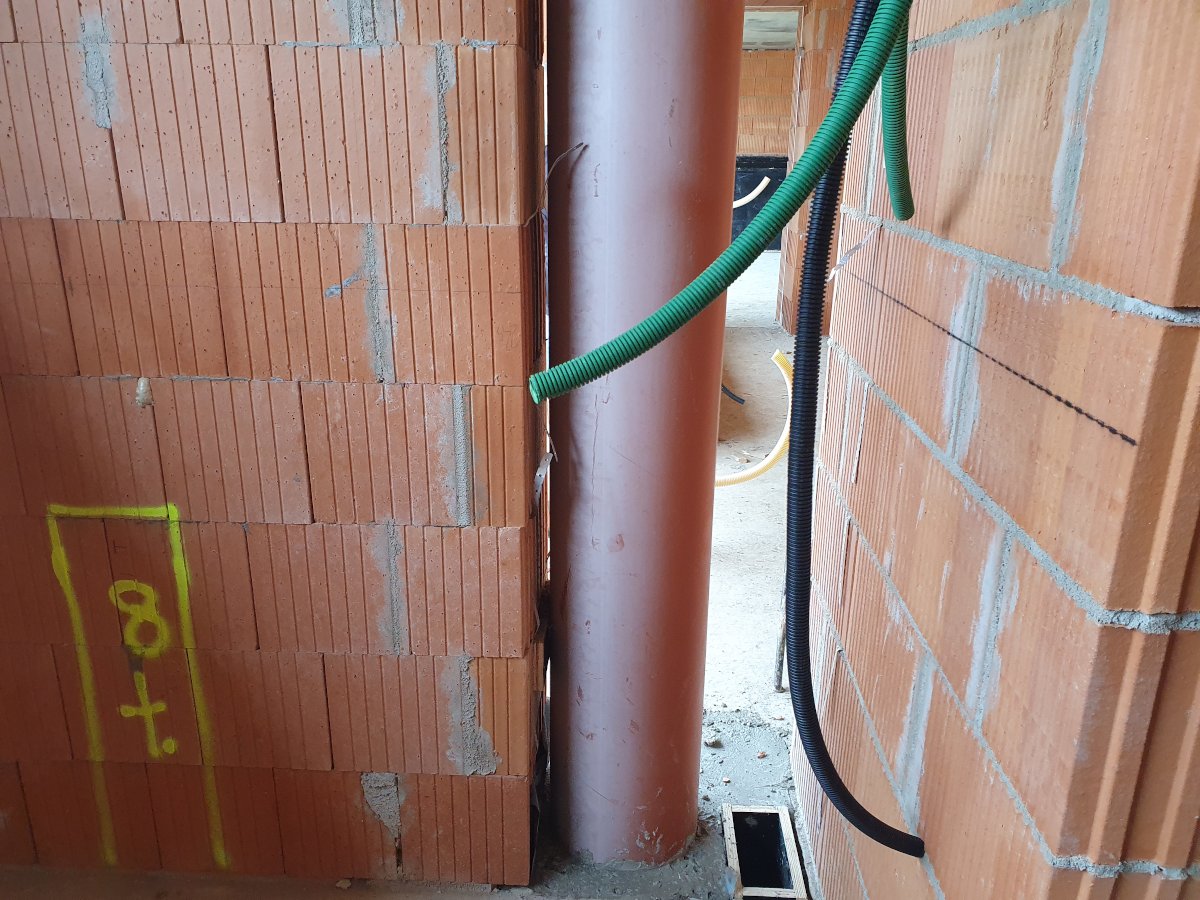

der Wäscheabwurfschacht im Erdgeschoss
der Wäscheabwurfschacht im Erdgeschoss
-

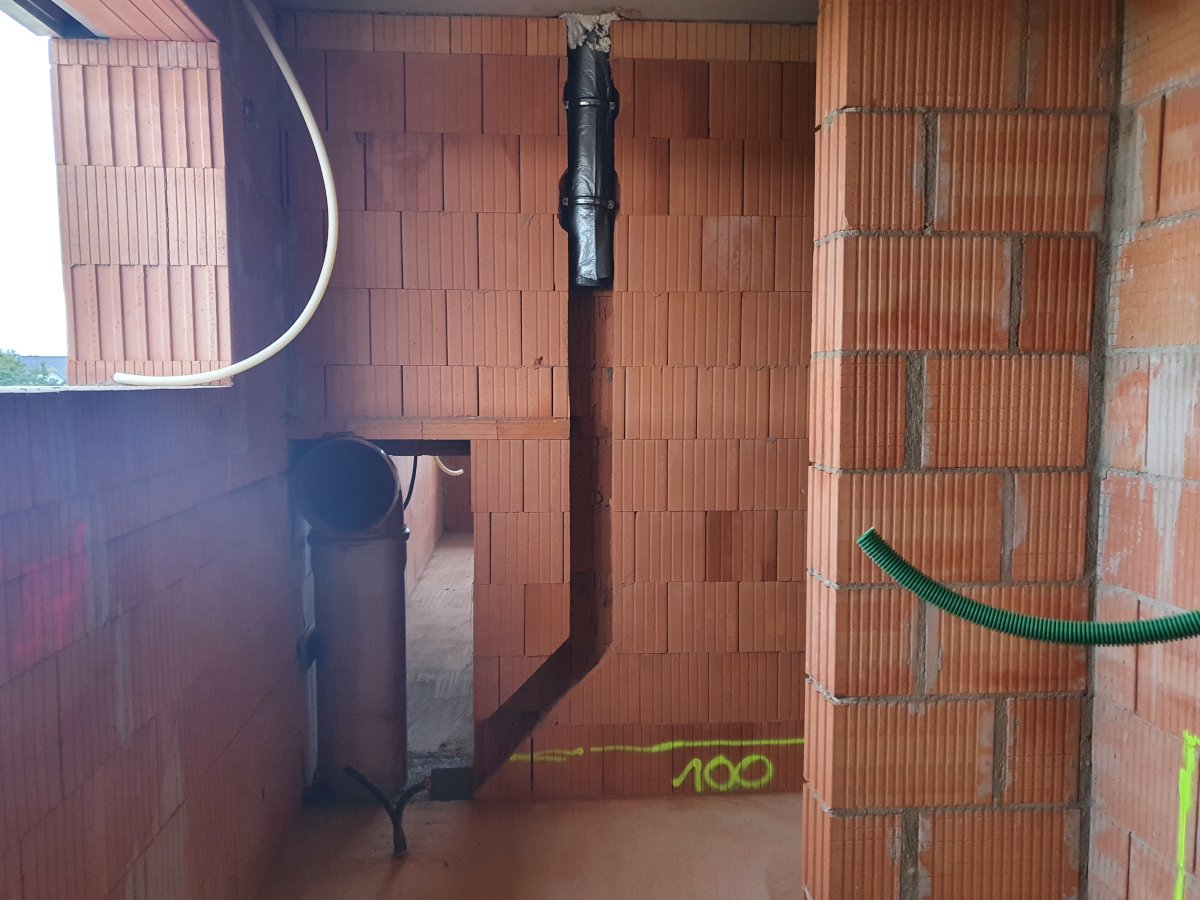

der Wäscheabwurfschacht im Obergeschoss
der Wäscheabwurfschacht im Obergeschoss
https://mytec-home.de/bauen/unser-bauprojekt-woche-5-luft-elektrorohre-og-decke-betonieren-waescheabwurfschacht-attika#sigProIddb767f8f19
Aufbereiten der LED-Leisten & Anschlüsse
Wir hatten uns wie in früheren Beiträgen schon erwähnt in den Gangbereichen für LED-Bänder entschieden.
Die Bänder im Haus waren bereits mit 2cm breiten Styropor-Leisten ausgeschalt, diese konnten relativ einfach herausgestemmt werden.
Die Ränder hatte ich mit einem Meißel und Cuttermesser dann etwas glatt gezogen.
Die Bänder in den Außenbereichen Eingang und Terrasse waren mit Holzleisten angenagelt, hier war schon ein etwas höherer Aufwand nötig.
In 10 Zentimeter Schritte hatte ich die knapp 20m ausgestemmt und glatt gezogen.
Die Auslasspunkte mit dem M25er blauen Leerrohr sowie die Verdrahtungsdosen habe ich dann auch gleich so bündig wie möglich abgeschnitten.

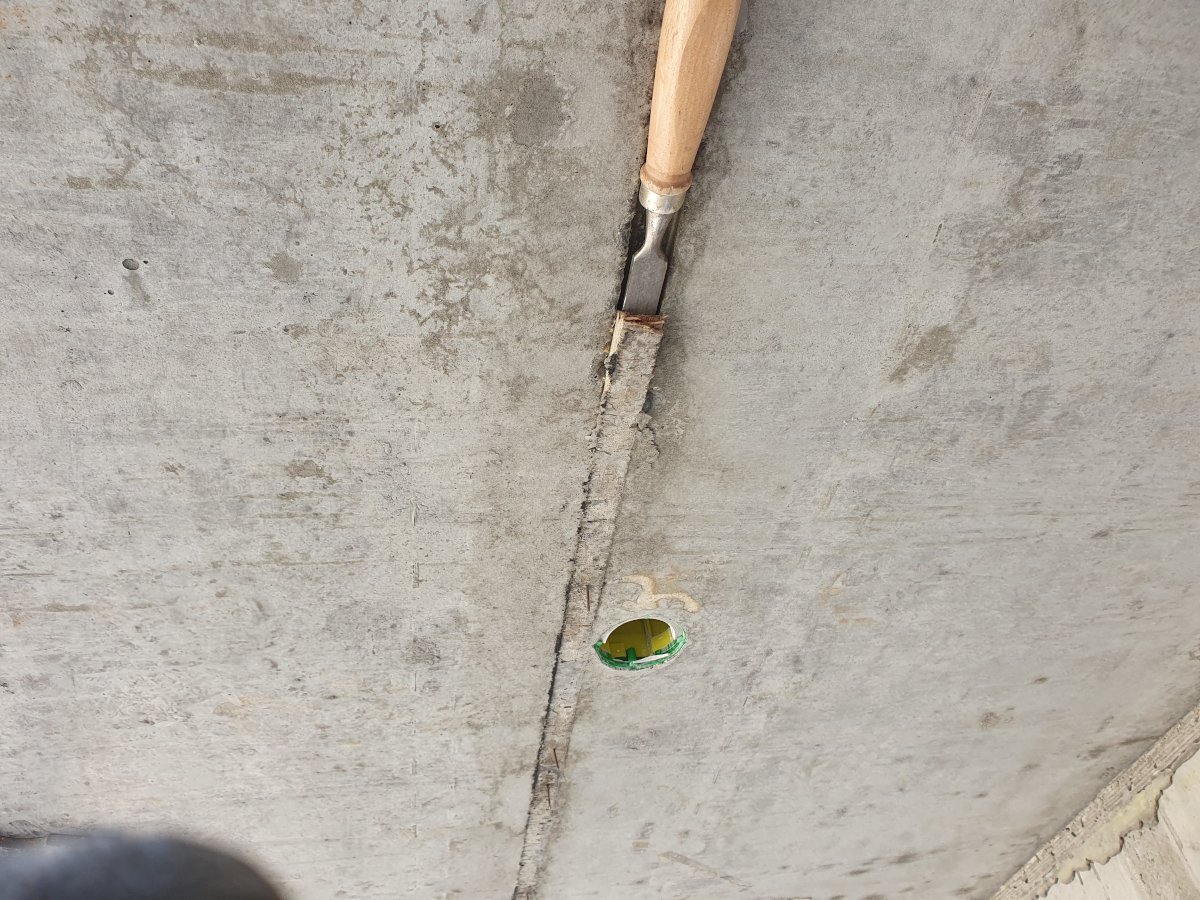

ausstemmen der LED-Leisten
-
ausstemmen der LED-Leisten
ausstemmen der LED-Leisten
-
LED Band in der Garderobe
LED Band in der Garderobe
-
LED Aussparung im Eingangsbereich
LED Aussparung im Eingangsbereich
-

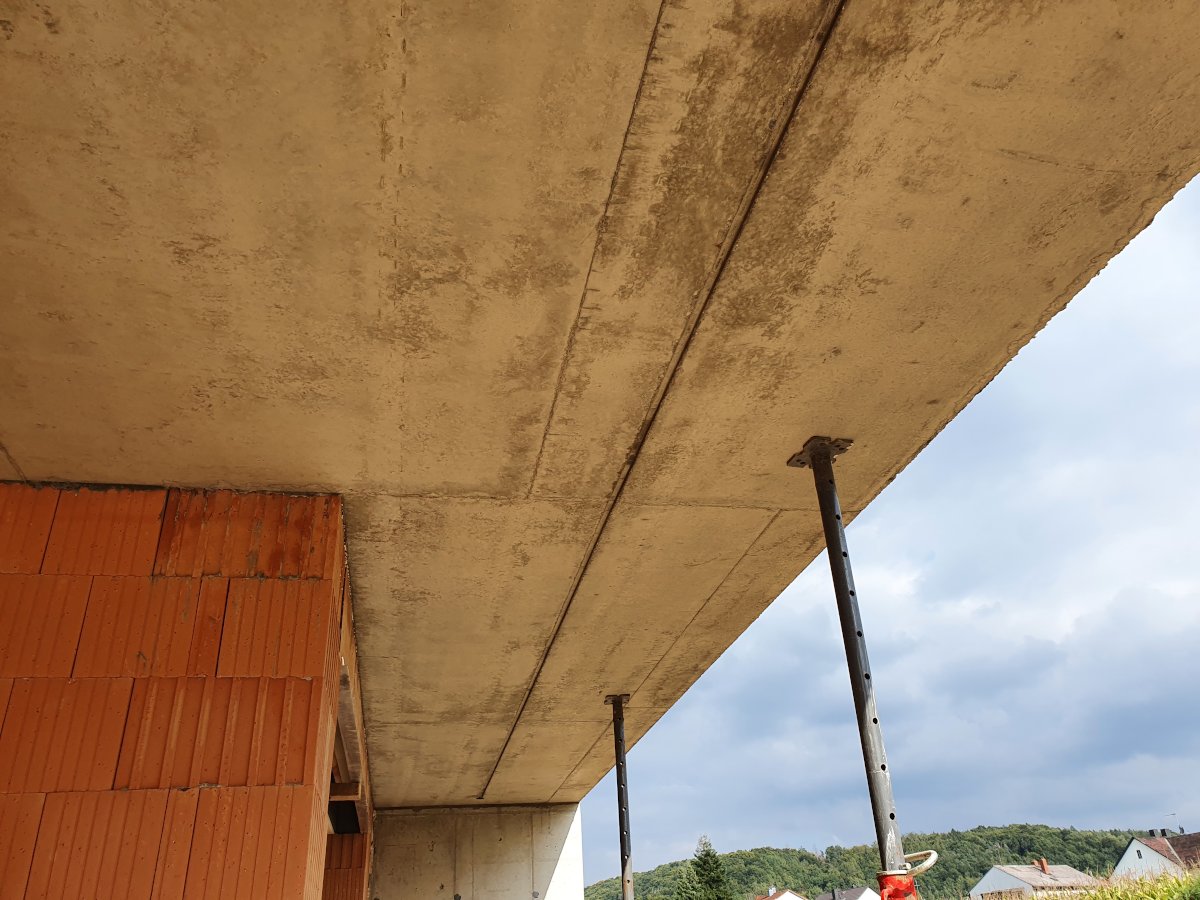

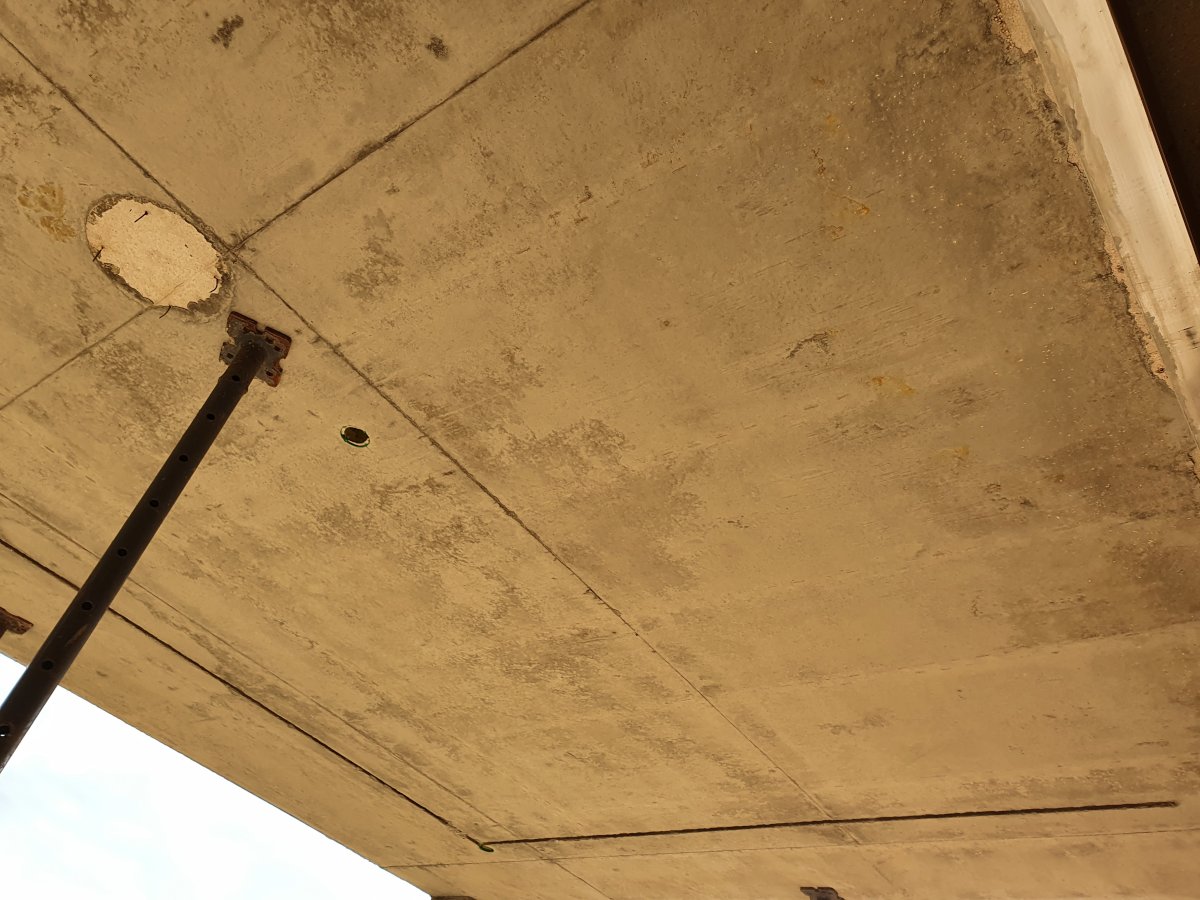

LED Stripe in der Terrasse
LED Stripe in der Terrasse
-
LED Stripe in der Terrasse
LED Stripe in der Terrasse
-

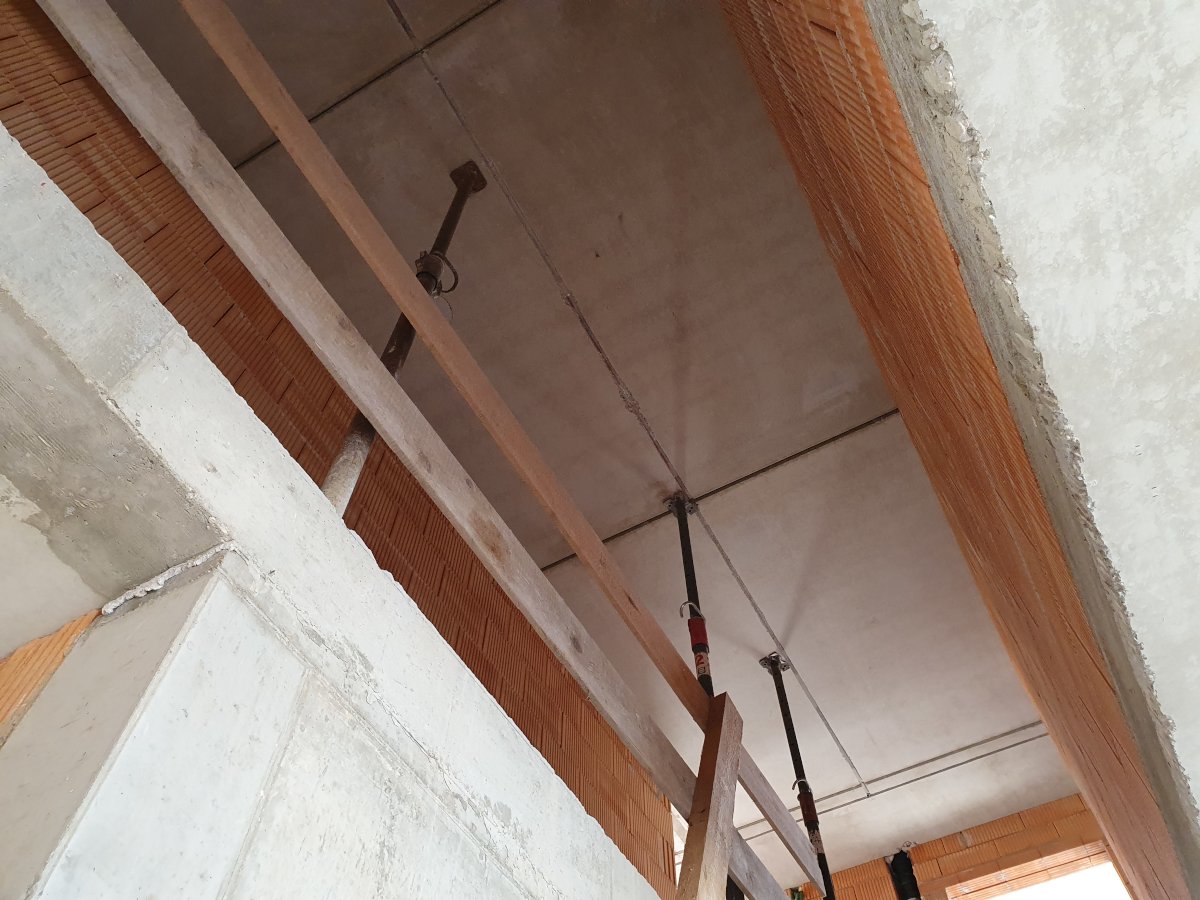

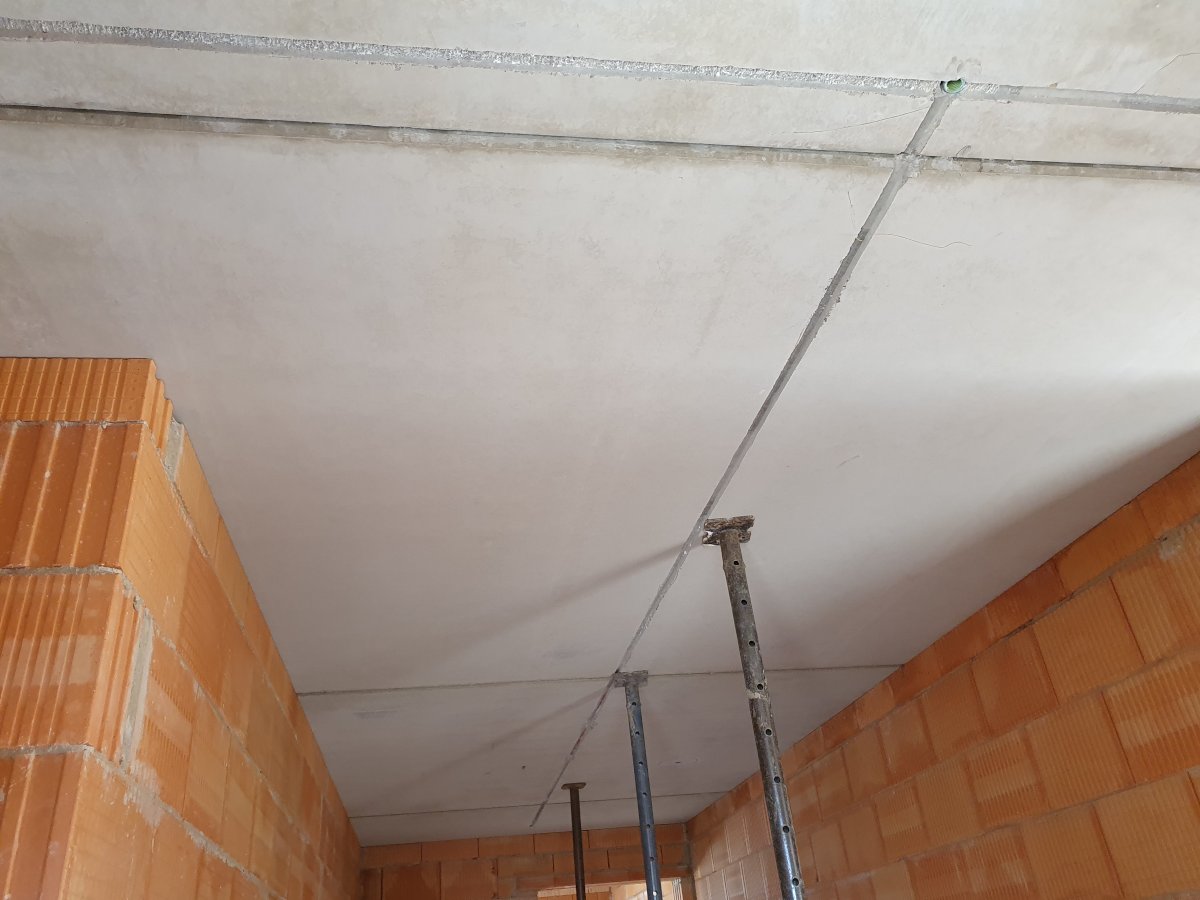

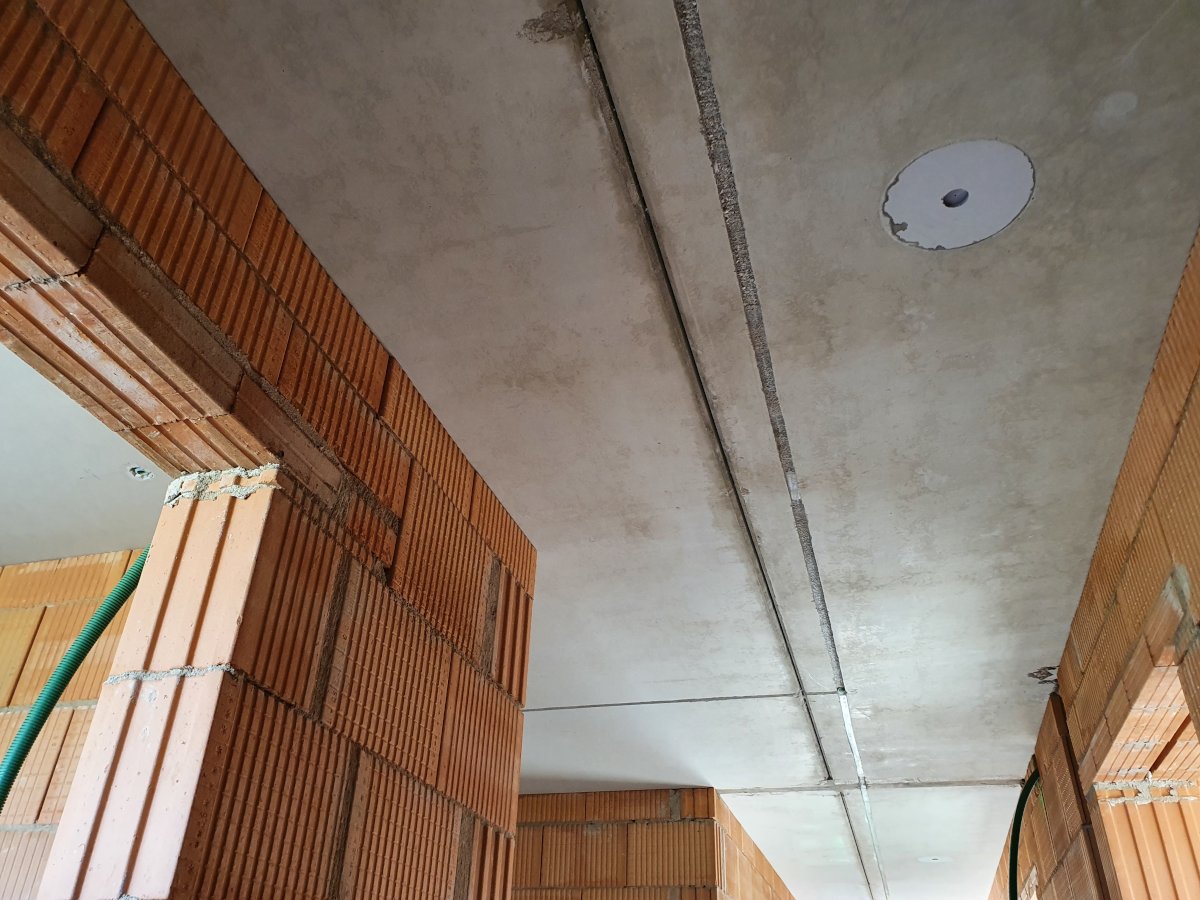

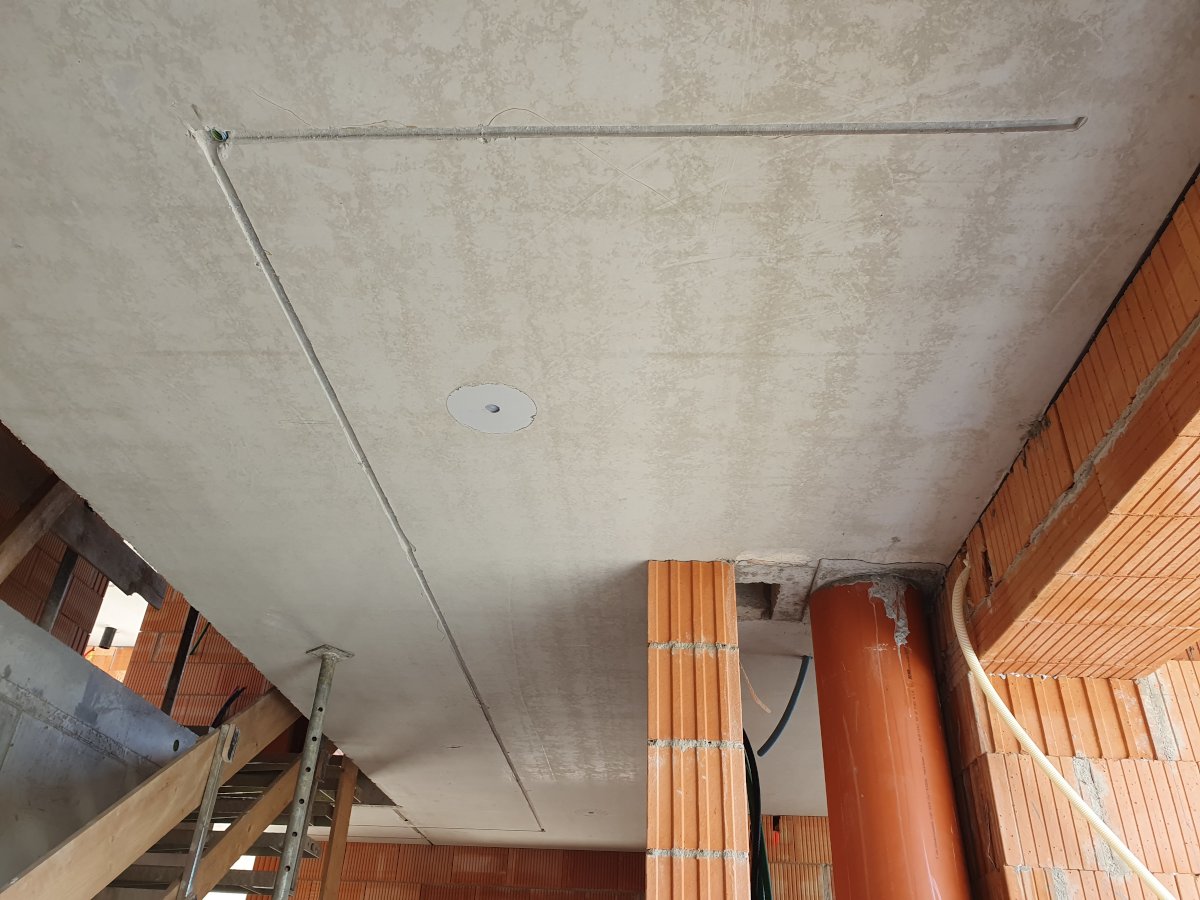

LED Band im Obergeschoss Gang
LED Band im Obergeschoss Gang
-
LED Band im Obergeschoss Gang
LED Band im Obergeschoss Gang
-
LED Band im Obergeschoss Gang
LED Band im Obergeschoss Gang
https://mytec-home.de/bauen/unser-bauprojekt-woche-5-luft-elektrorohre-og-decke-betonieren-waescheabwurfschacht-attika#sigProId4d670cba0d

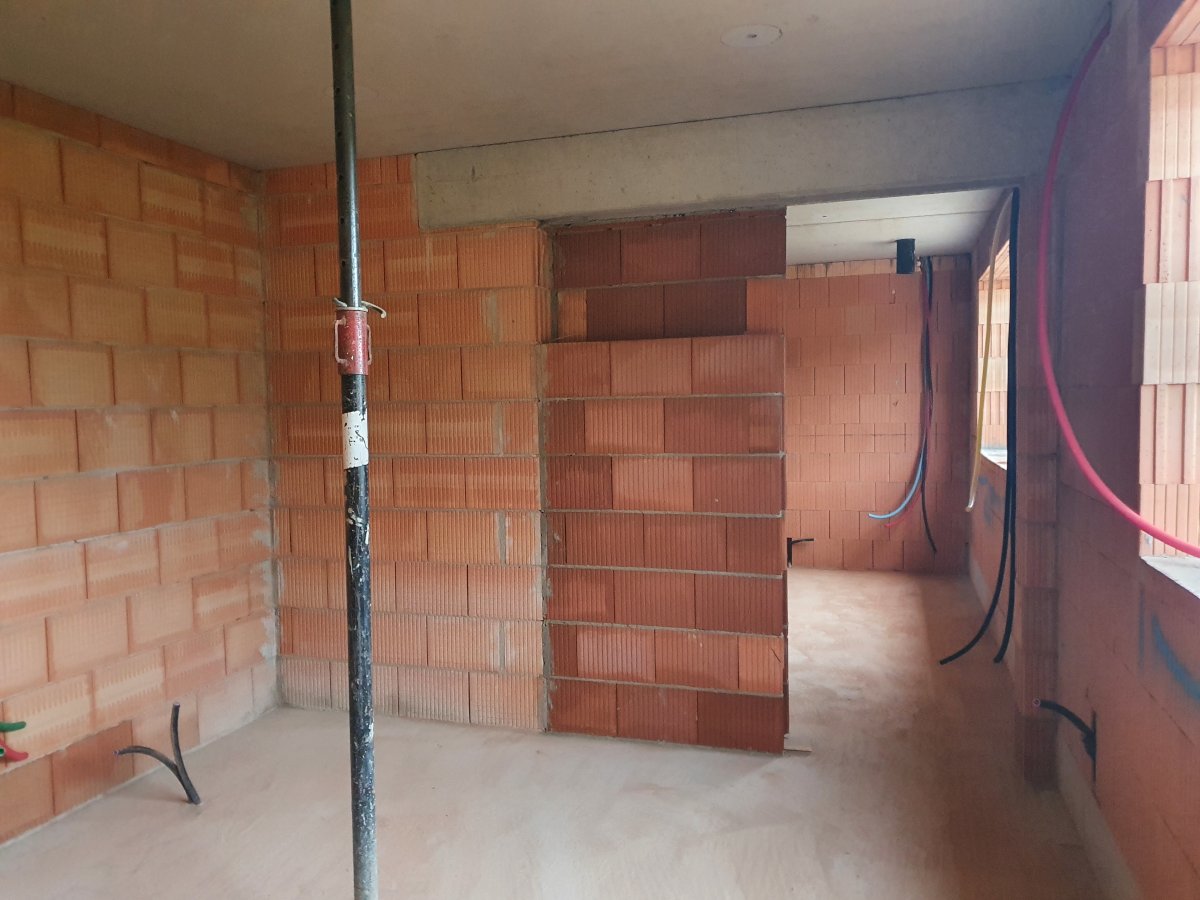

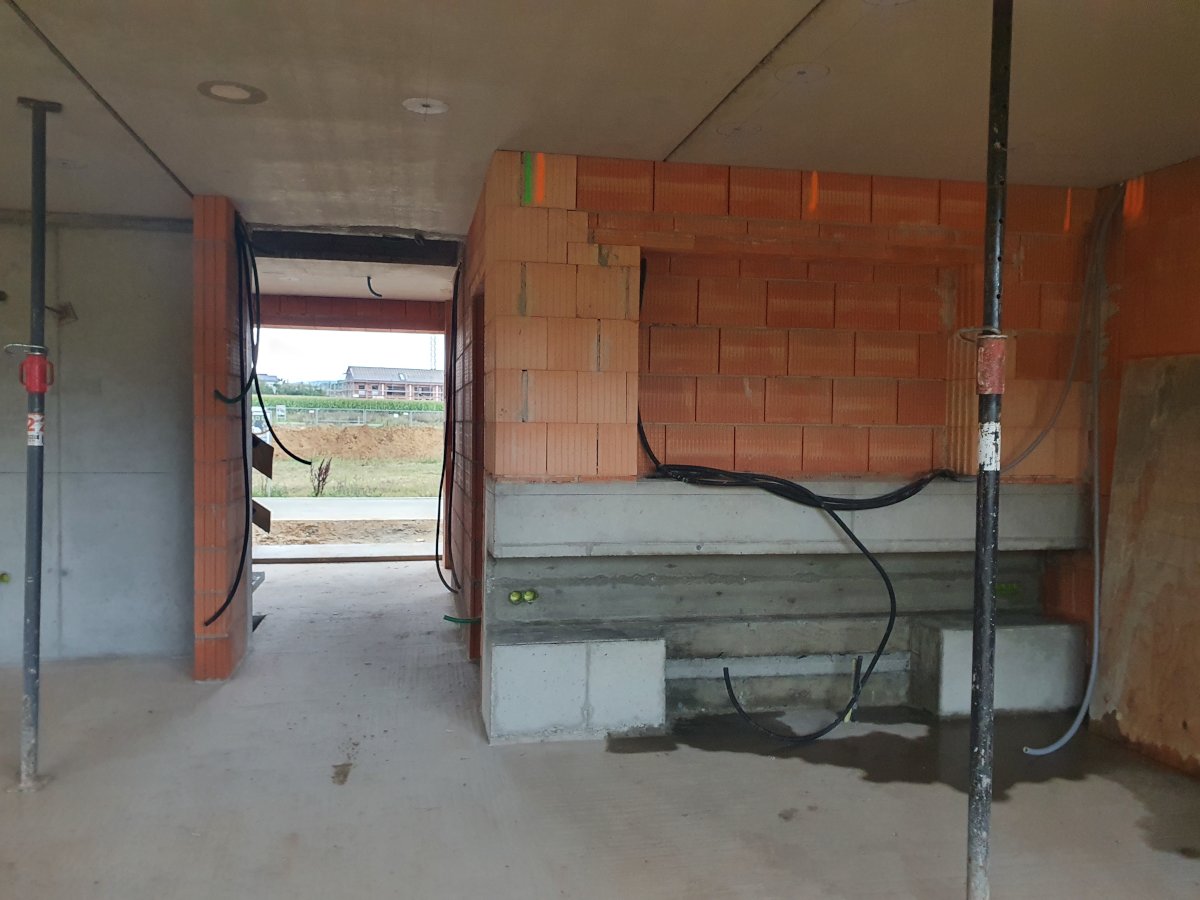

Ende der Rohbau Phase & finale Eindrücke
Inzwischen haben wir Donnerstag Abend und die Baustelle wurde tipp topp verlassen.
Morgen werden noch Container & Kran abgebaut und dann werde in den nächsten Wochen schön langsam mit den Elektroarbeiten beginnen.
Ich freu mich schon auf die ersten Arbeiten mit der neuen Eibenstock-Fräse...

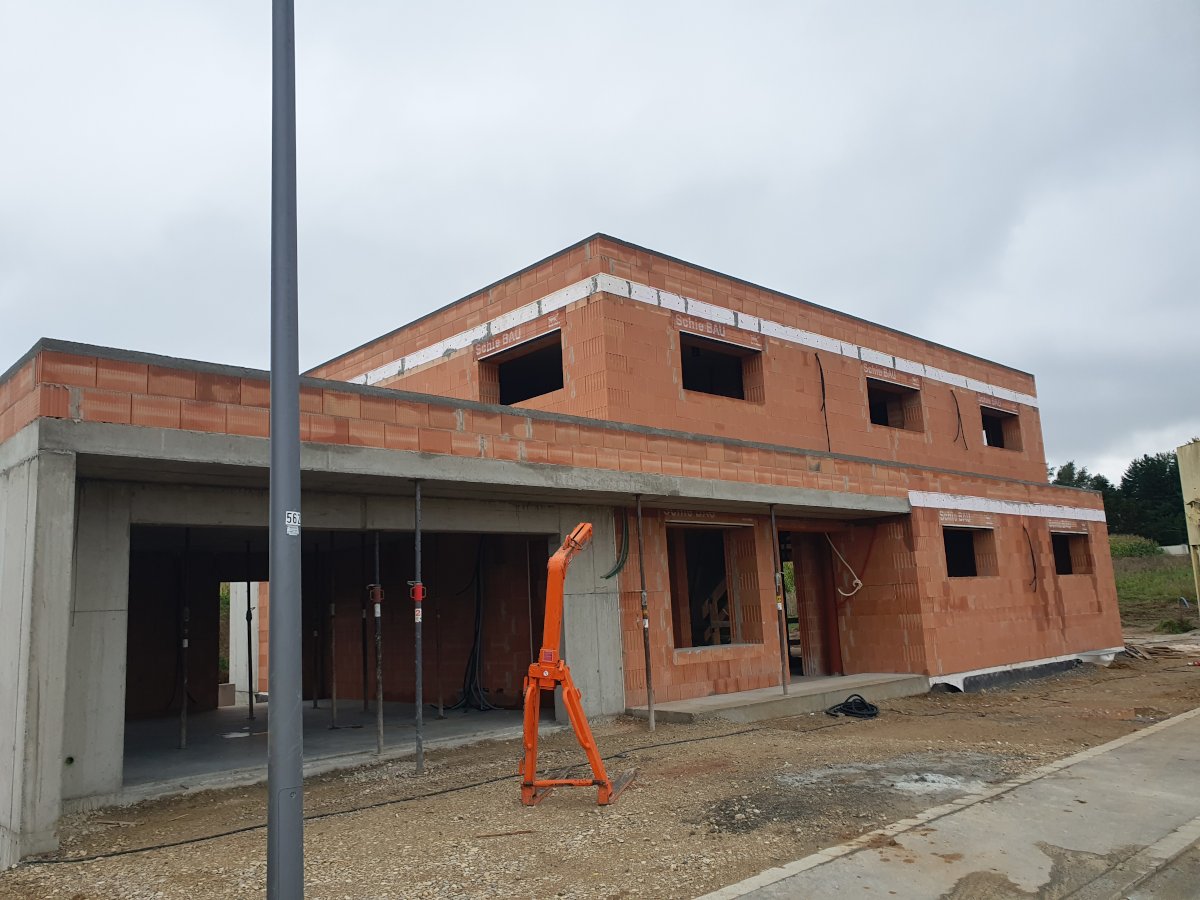

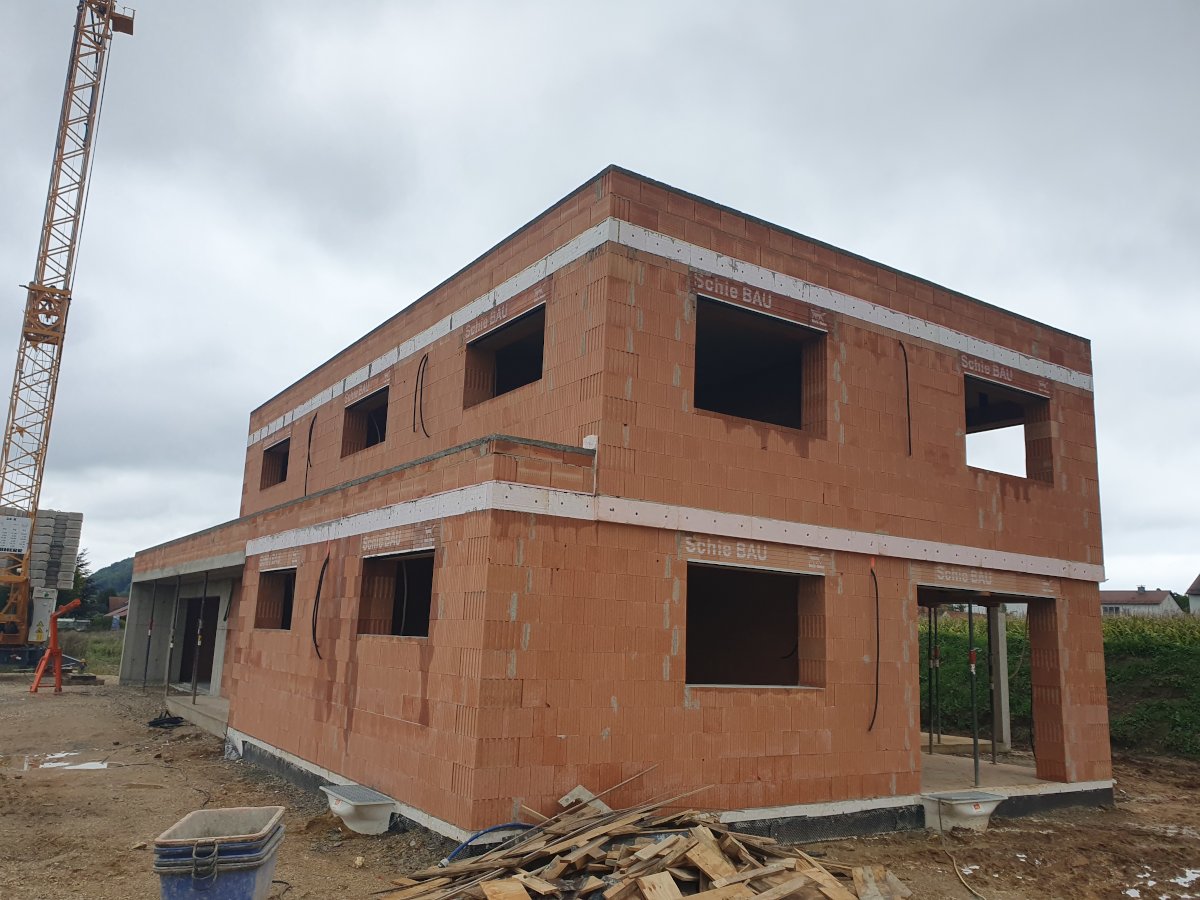

Nord Ansicht der Garage & Eingang
-
Nord Ansicht der Garage & Eingang
Nord Ansicht der Garage & Eingang
-
Westansicht
Westansicht
-
Eingangstür mit der Roomstone Treppe
Eingangstür mit der Roomstone Treppe
-

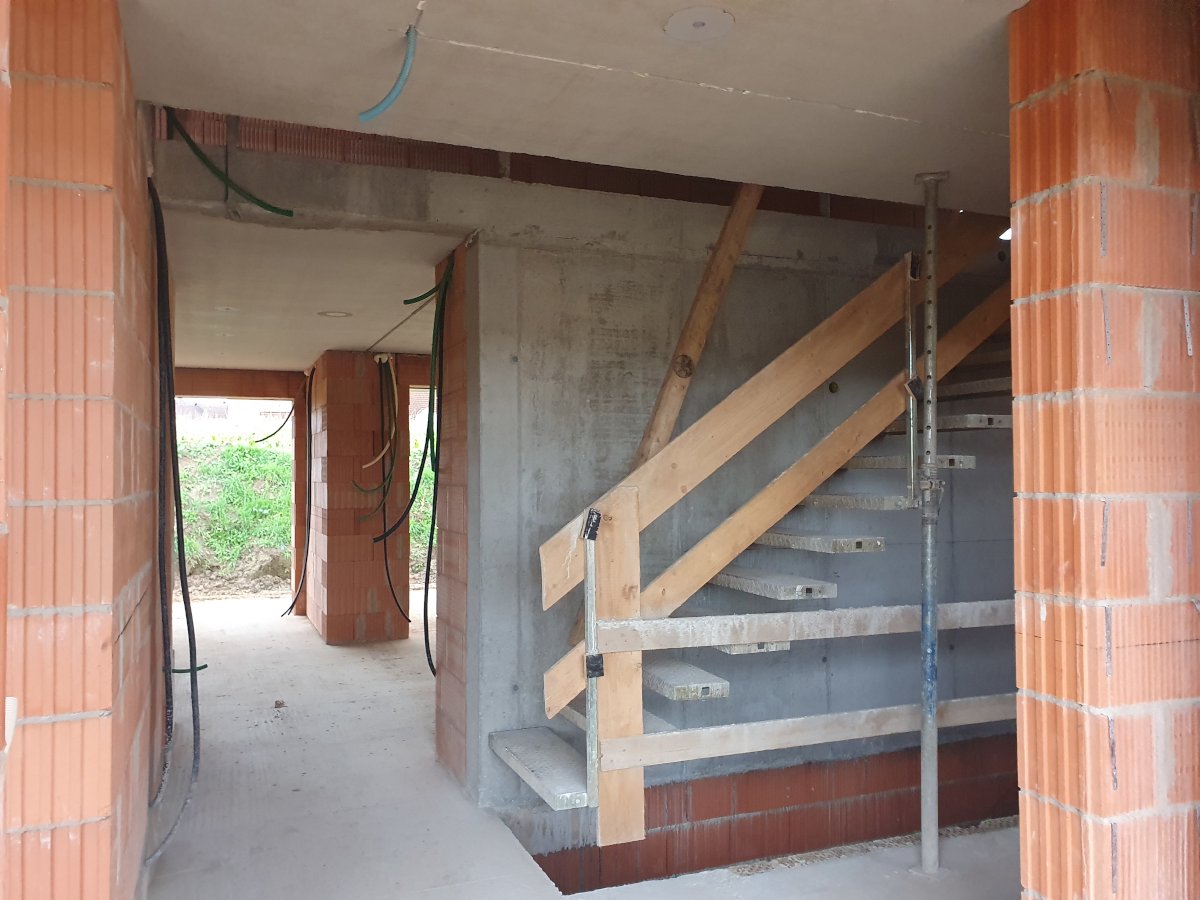

Blick die Treppe hoch
Blick die Treppe hoch
-
die Wohnzimmerwand
die Wohnzimmerwand
-

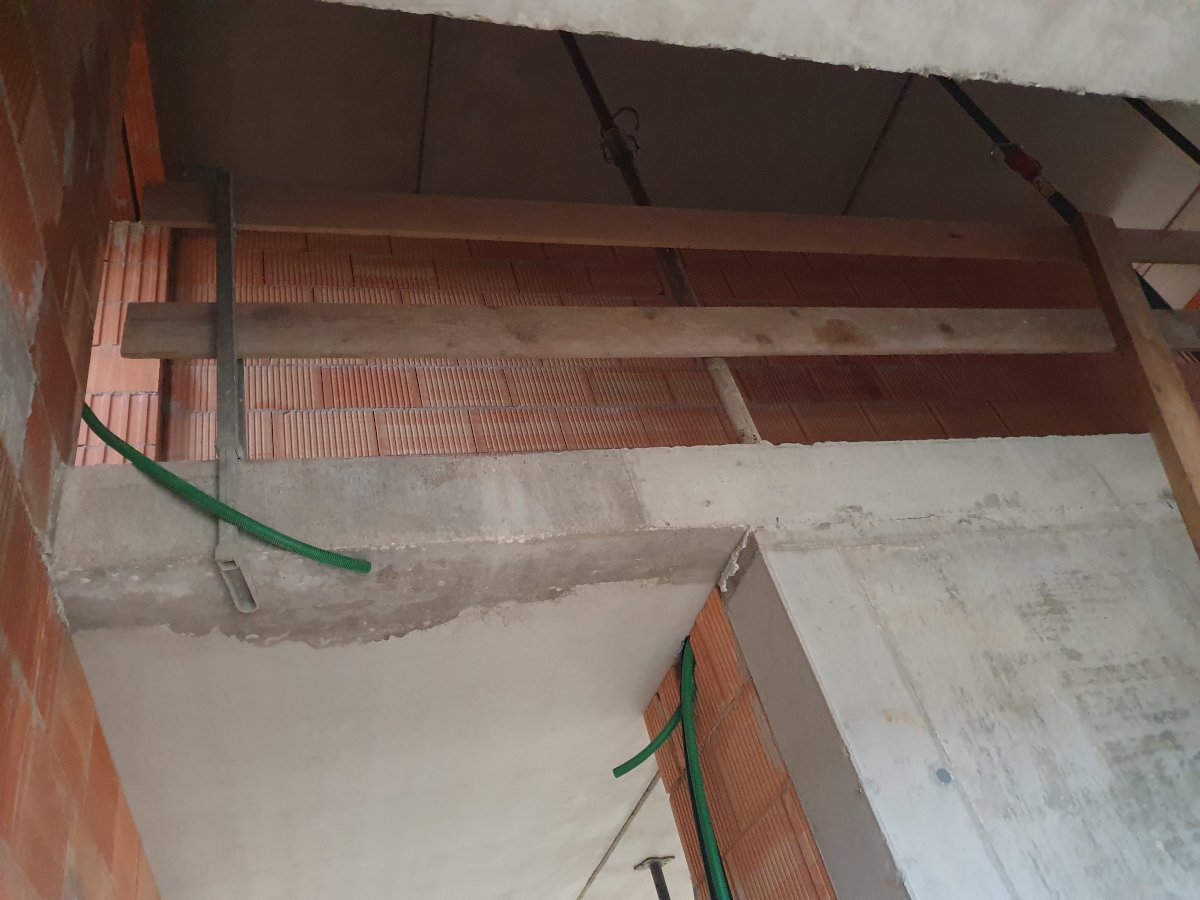

Schiebetüre in die Ankleide
Schiebetüre in die Ankleide
