Schalung der Kellerwände & setzen der ersten Betondosen
Die Kellerschalung war ziemlich zügig aufgestellt, die Innenseiten wurden dann auch gleich mit der Isolierung versehen.
Dann auch meine ersten Einsätze mit den paar Betondosen, welche wir in der Außenwand haben.
Ich habe mich bereits in der Planung bewusst dazu entschieden, so wenig wie möglich Dosen in die Außenwand zu setzen, dennoch war es nicht ganz vermeidbar, Waschmaschine & Trockner waren z.B. solche Geräte.
Ich habe dazu die Dosen selbst bereits mit entsprechend her geschnittenen M25er Rohre versehen, die dazugehörigen Aussparungen können einfach mit einer Kombizange herausgebrochen werden, Leerohr in die Aussparung und dann den Deckel drauf.
Die grünen Halter wurden mit je 2 Nägel pro Dose an der Schalung befestigt, hier war natürlich genaues Messen angesagt.
Die gelben Dosen konnten dann wieder einfach auf die grünen Halter geklippst werden.
Hier ein nettes Video zu den Kaiser-Dosen:
Zuletzt mit geballter Manpower @Schie Bau (Anzeige) wurde die vorbereitete Schalung an den finalen Ort gebracht.

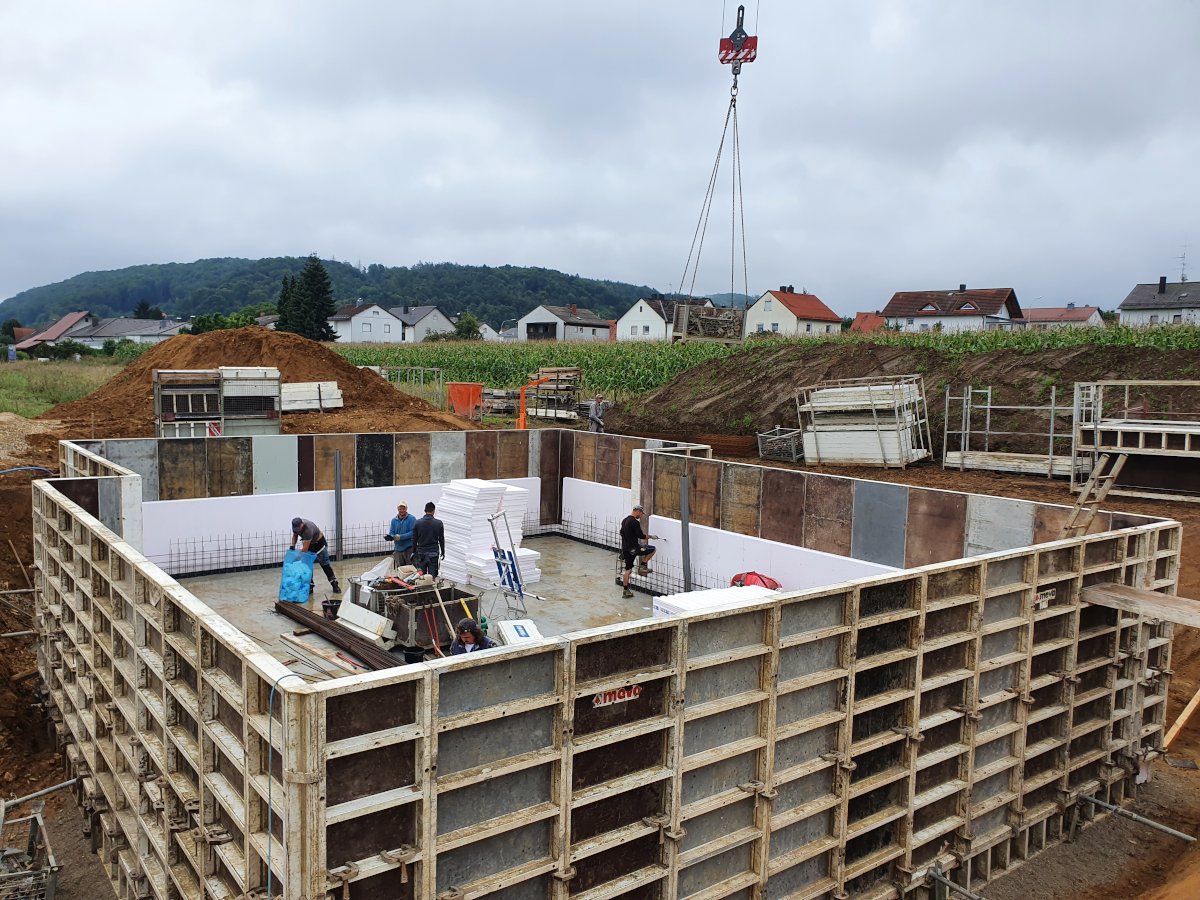

Kellerschalung
-
Kellerschalung
Kellerschalung
-

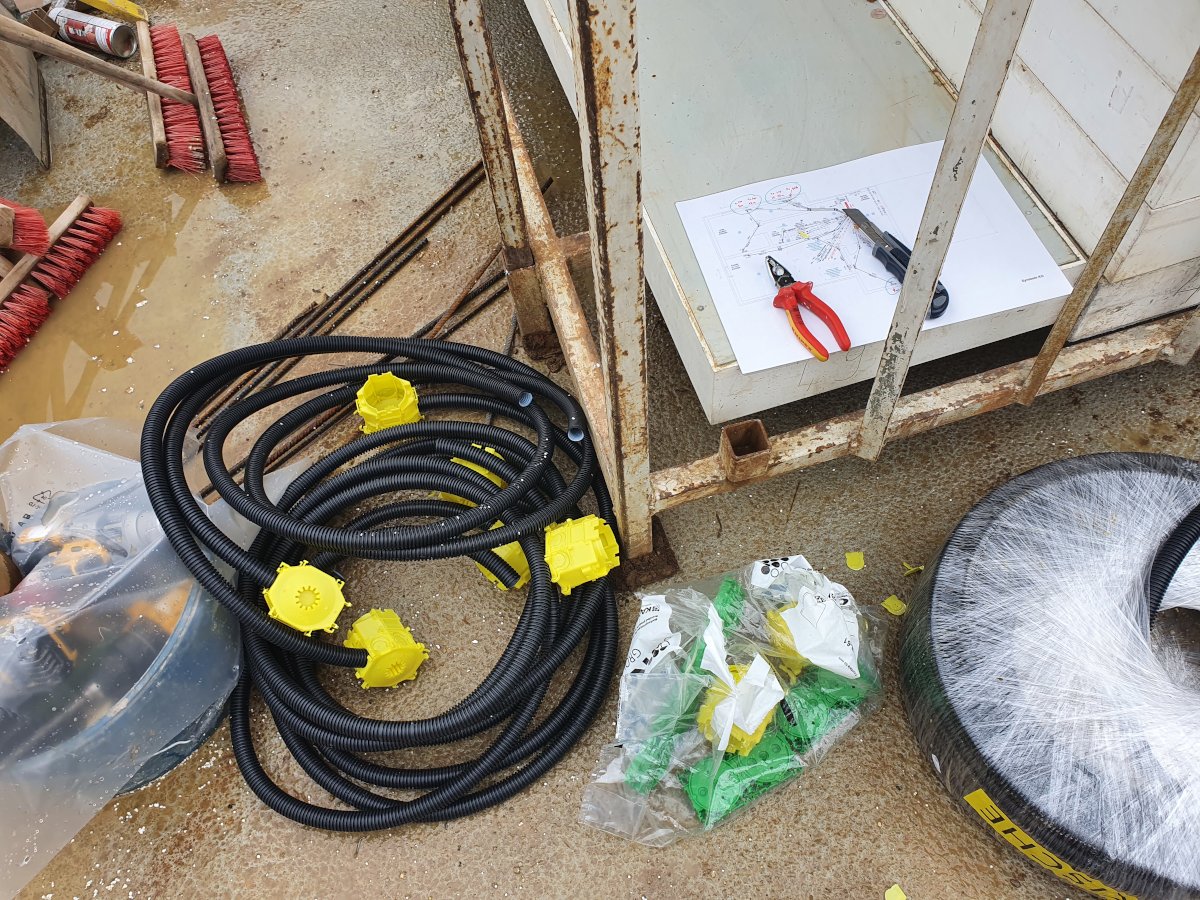

vorbereitete Betondosen mit Leerrohr
vorbereitete Betondosen mit Leerrohr
-

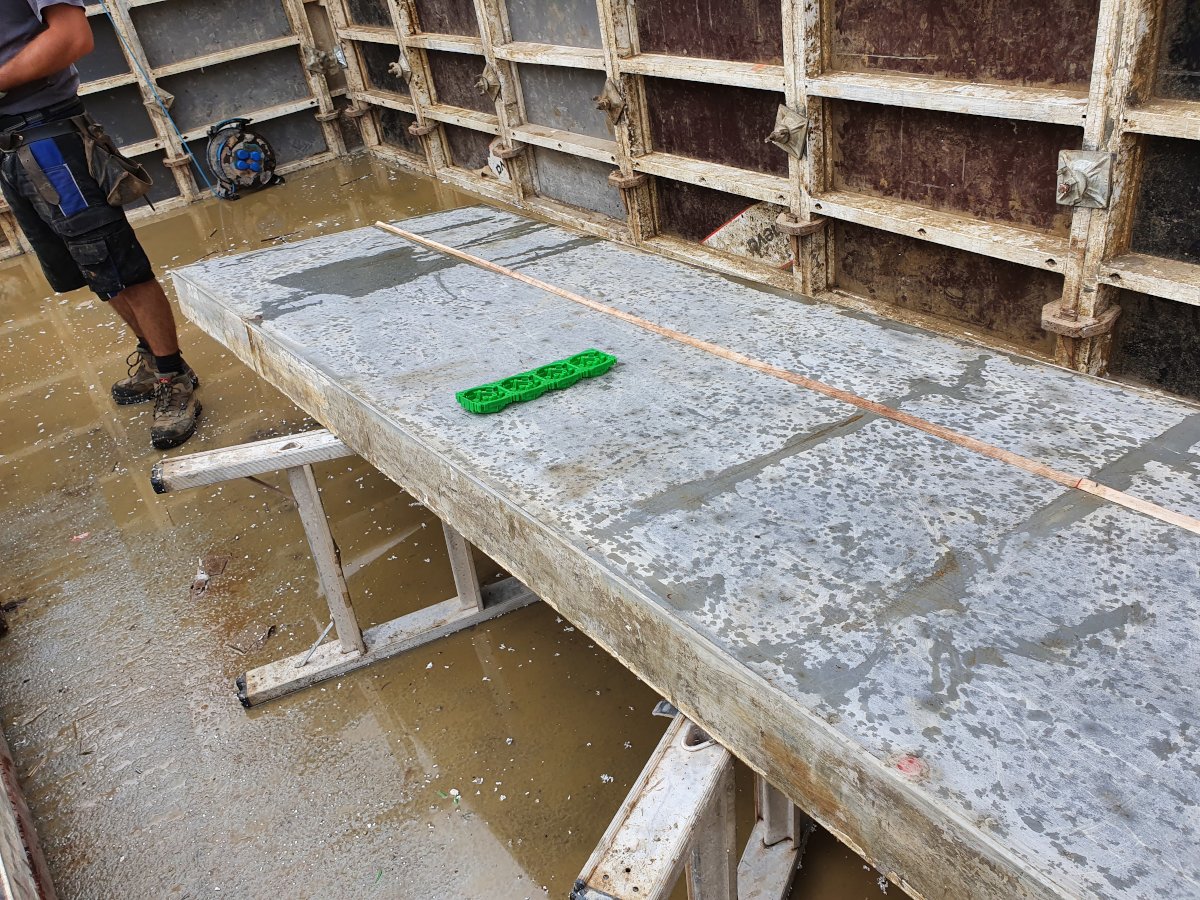

angenagelte Halter der Betondosen
angenagelte Halter der Betondosen
-

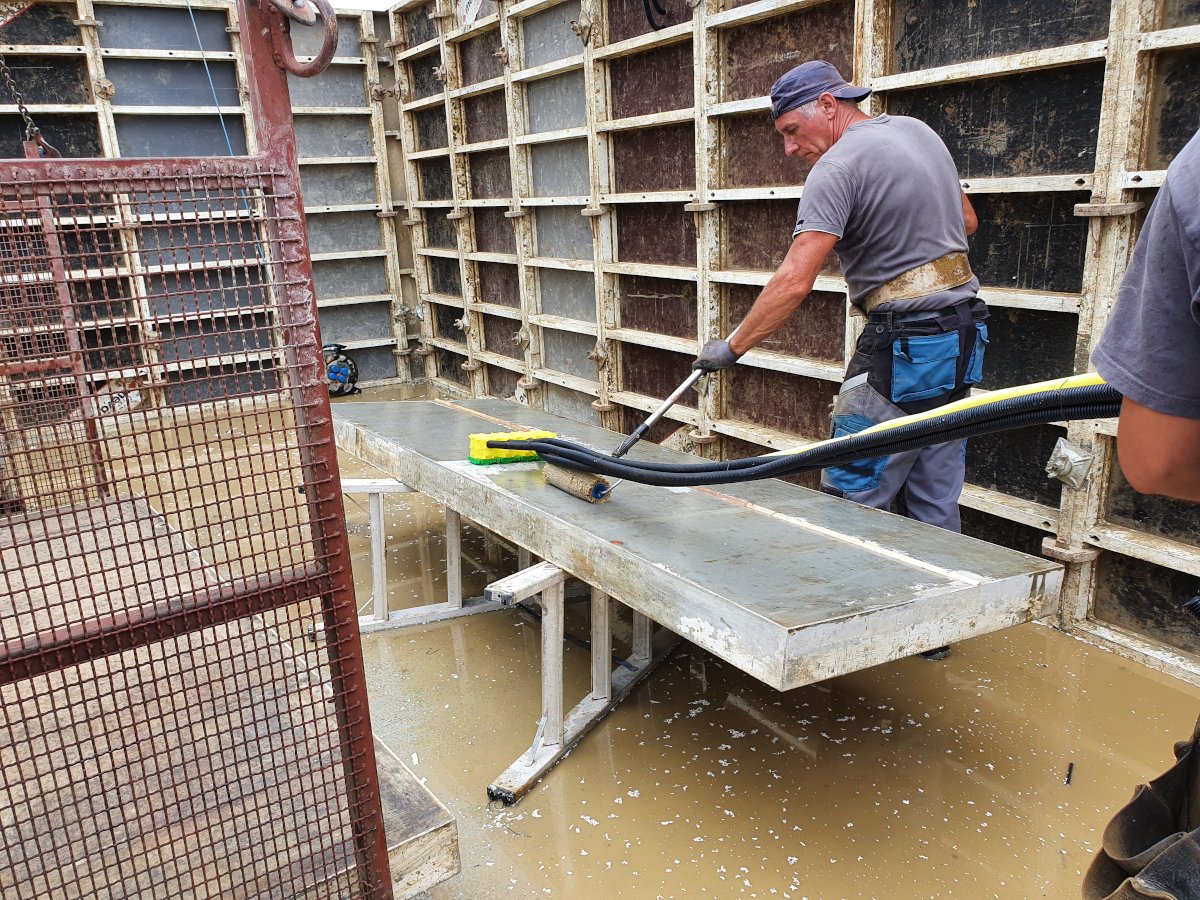

einstreichen der Schalung mit den fertigen Betondosen
einstreichen der Schalung mit den fertigen Betondosen
-

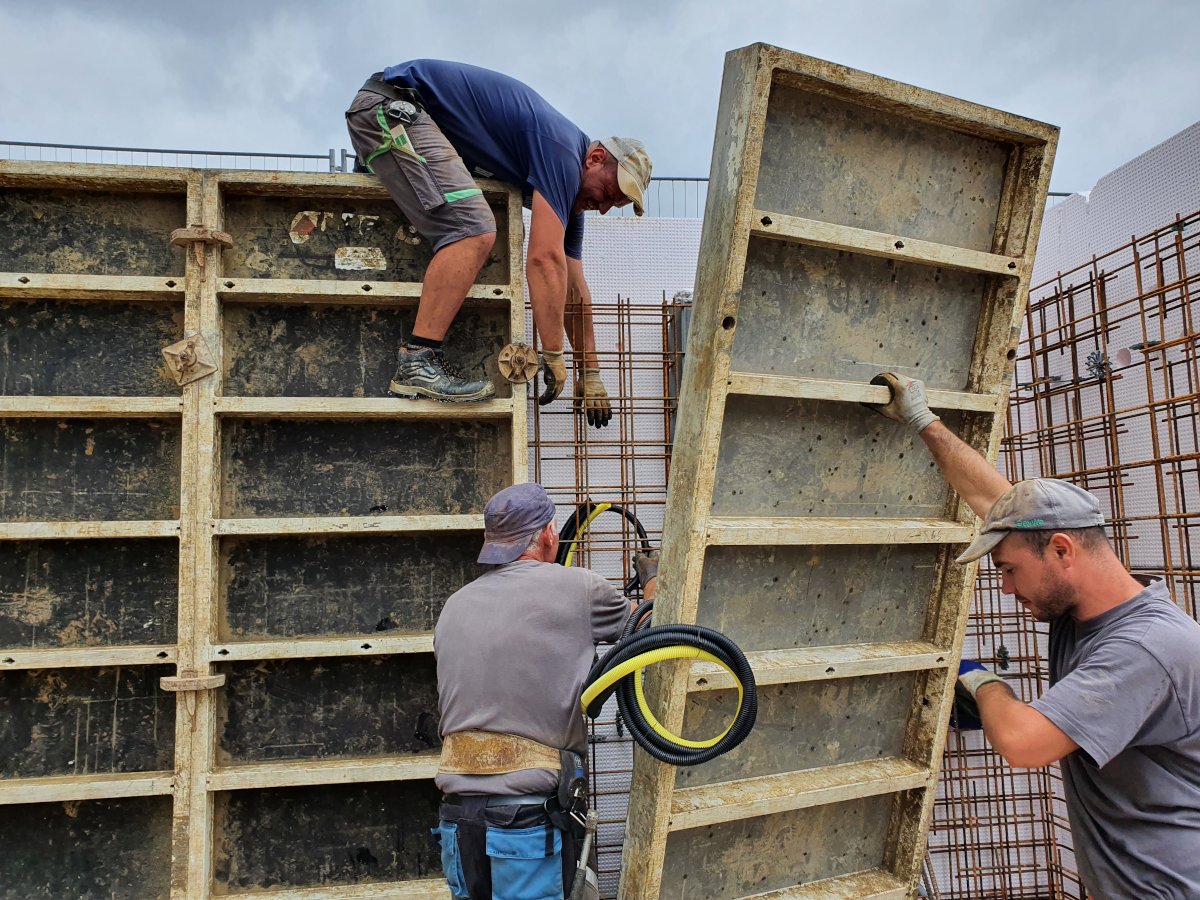

einfändeln der Rohre in die Bewehrung & befestigen der Schalung
einfändeln der Rohre in die Bewehrung & befestigen der Schalung
-
Draufsicht der Betondosen und Leerrohre
Draufsicht der Betondosen und Leerrohre
https://mytec-home.de/bauen/unser-bauprojekt-woche-2-waende-erste-elektrodosen-erdung-luft-elektroverrohrung#sigProIdc1e760c42d

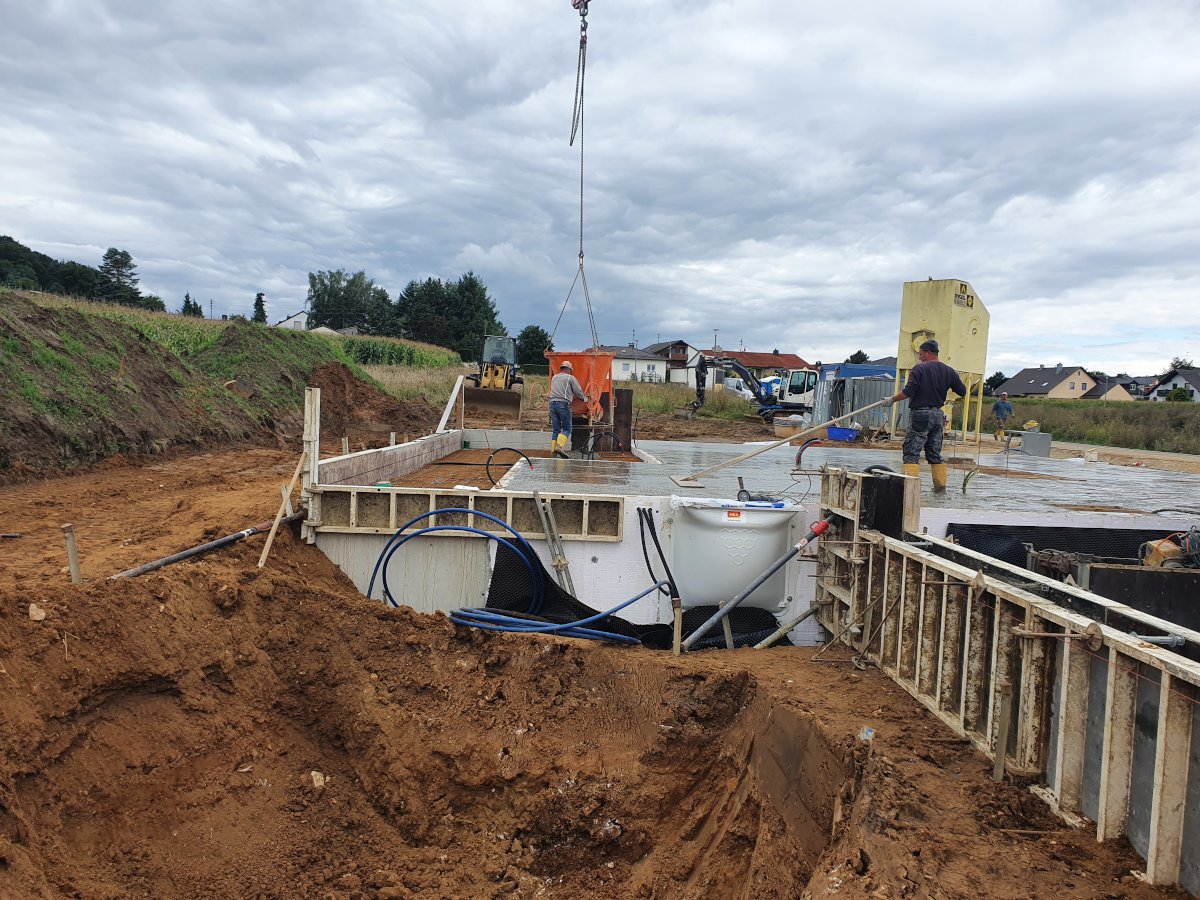

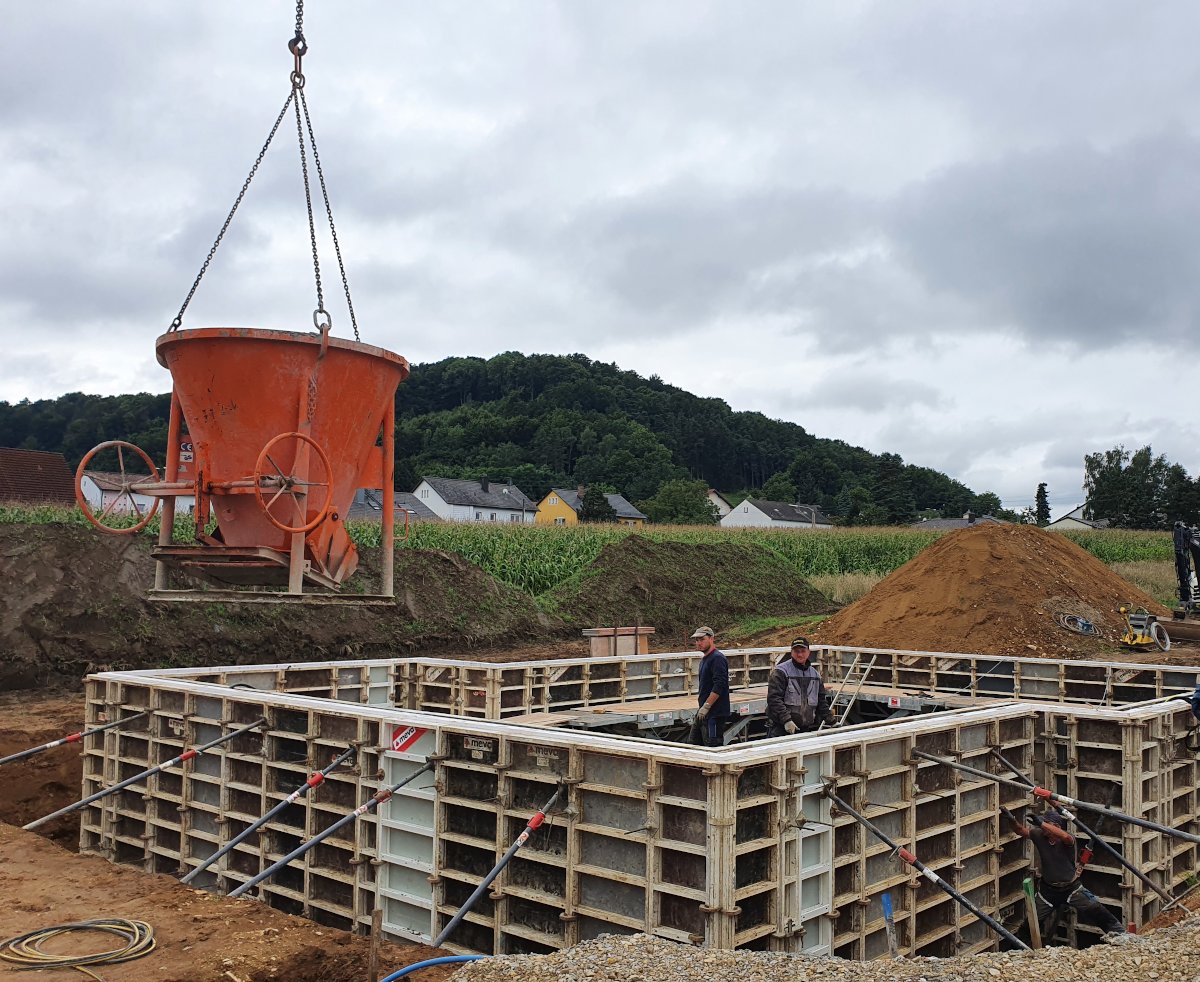

Betonieren der Keller-Außenwand
Die ersten Betonarbeiten wurden natürlich voller Spannung mit verfolgt...

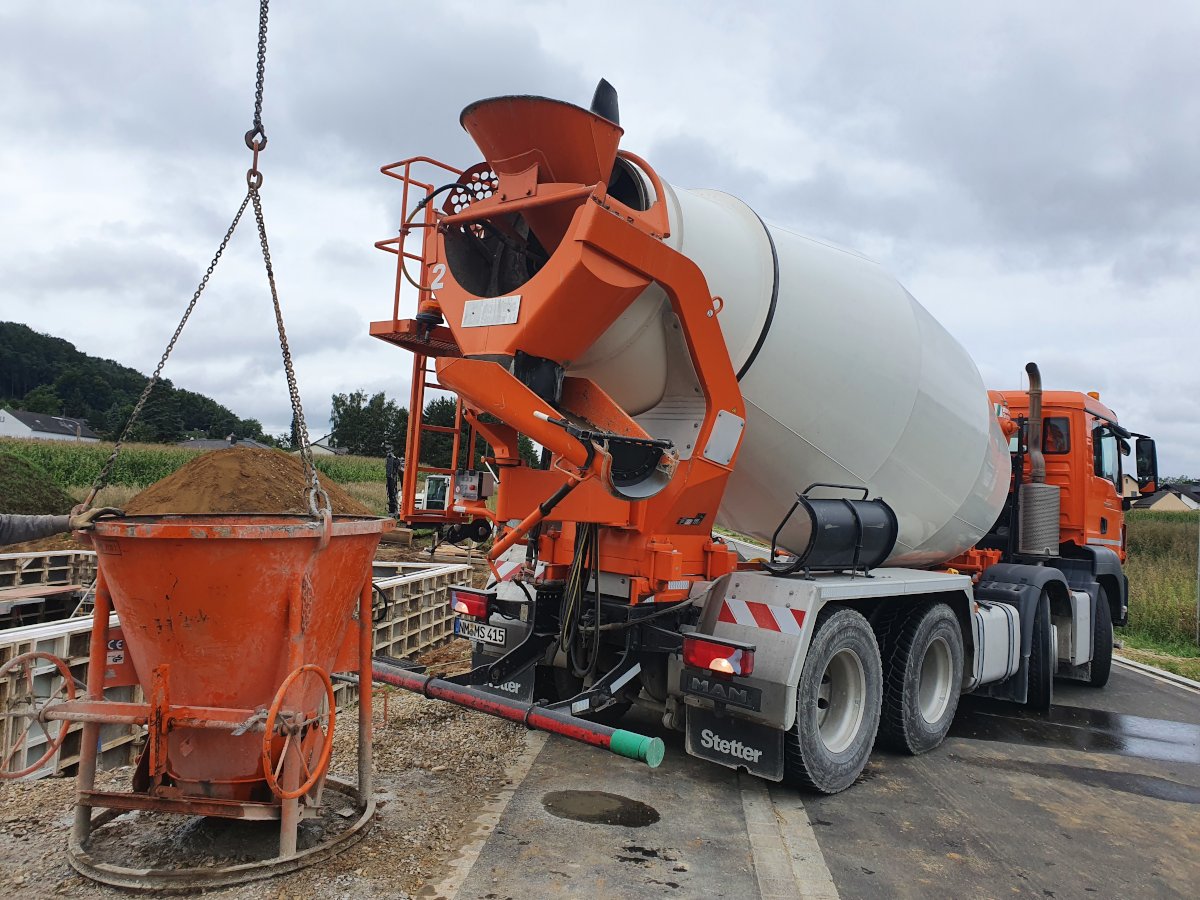

Betonmischer
https://mytec-home.de/bauen/unser-bauprojekt-woche-2-waende-erste-elektrodosen-erdung-luft-elektroverrohrung#sigProIde20ab6397b

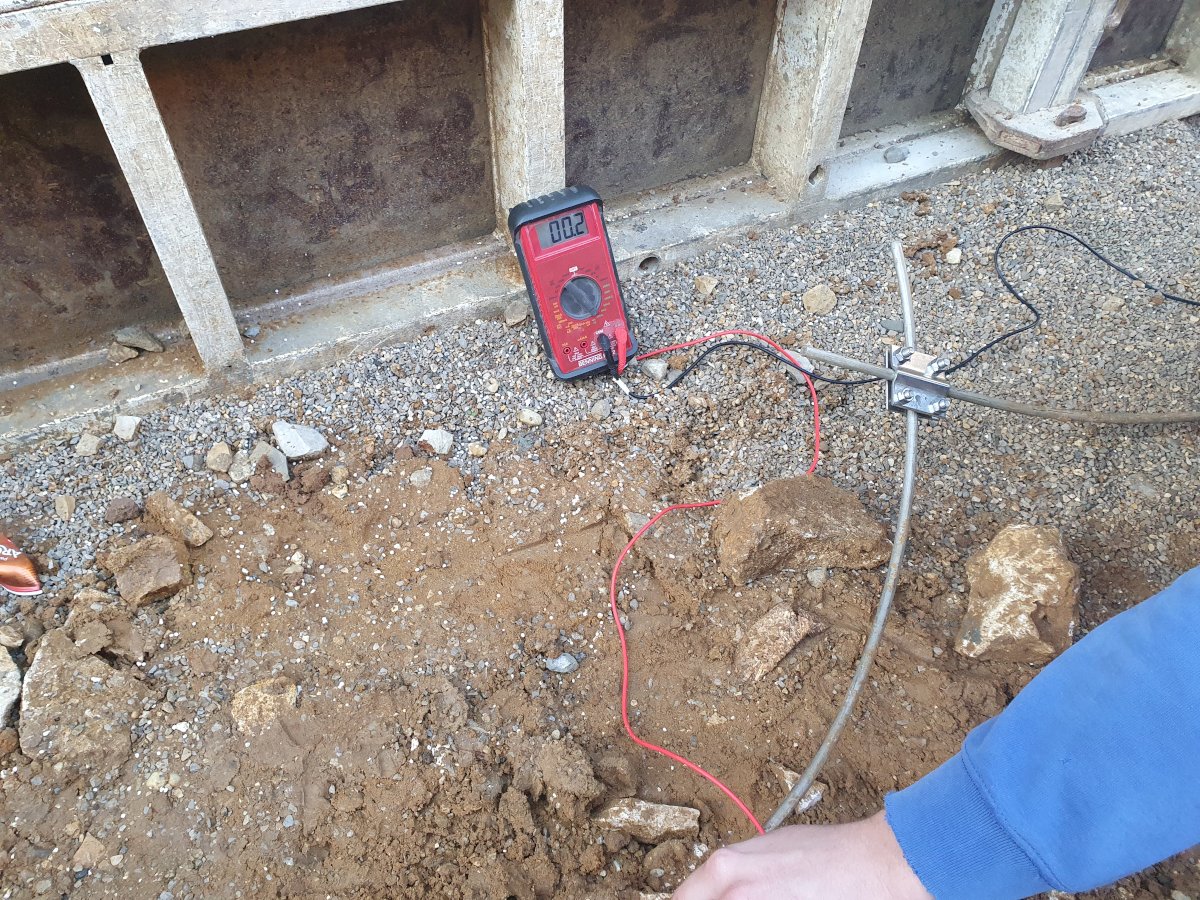

Durchmessen der Erdungsanlage & Auffüllen des Arbeitsraumes
Nachdem der Ringerder ausgelegt und mit dem Fundamenterder verbunden wurde, habe ich als "gewissenhafter" Bauherr selbstverständlich jegliche Verbindungen dokumentiert und auch durchgemessen.
Im 4-Augen-Prinzip ? hatte ich hier auch Unterstützung von Sonnenstrom Bauer (Anzeige), welche uns auch div. Materialien und die PV-Anlage errichten werden.

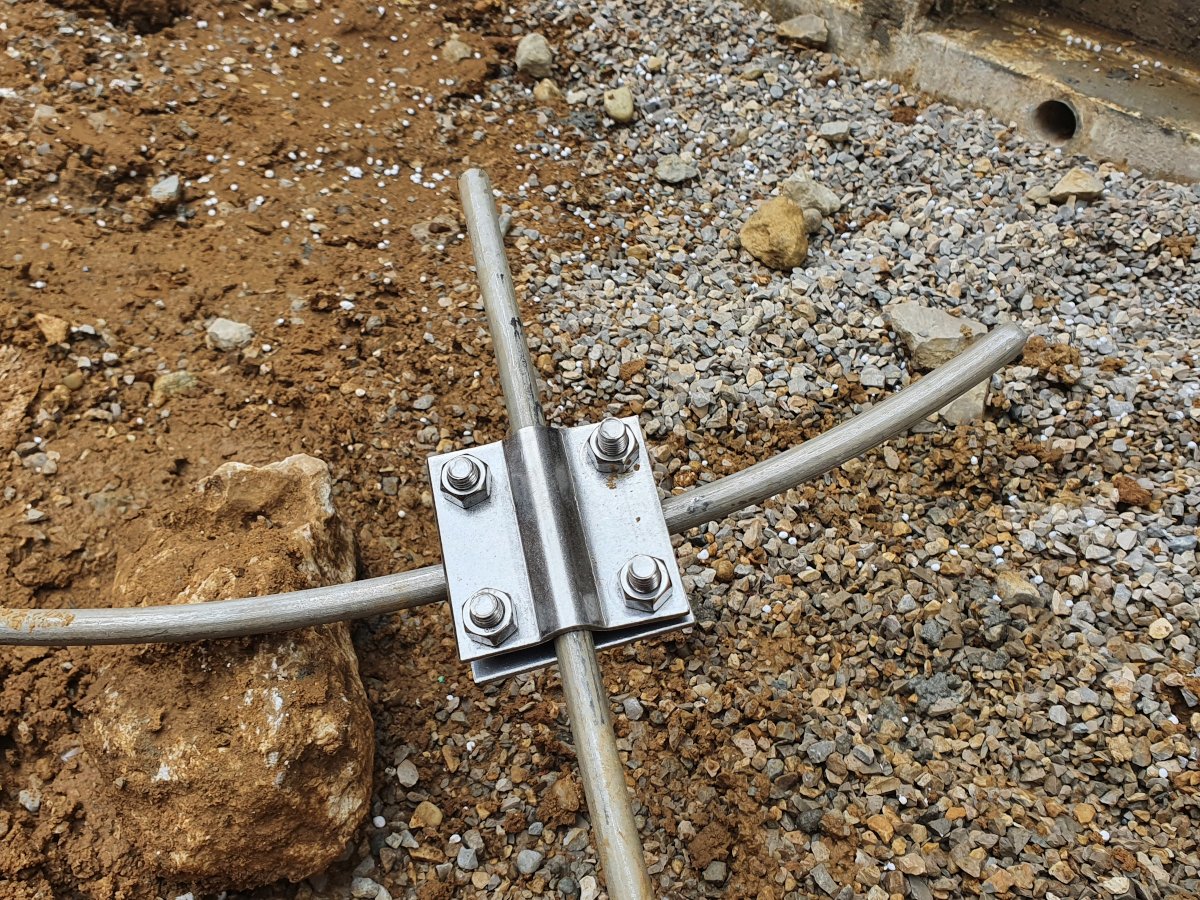

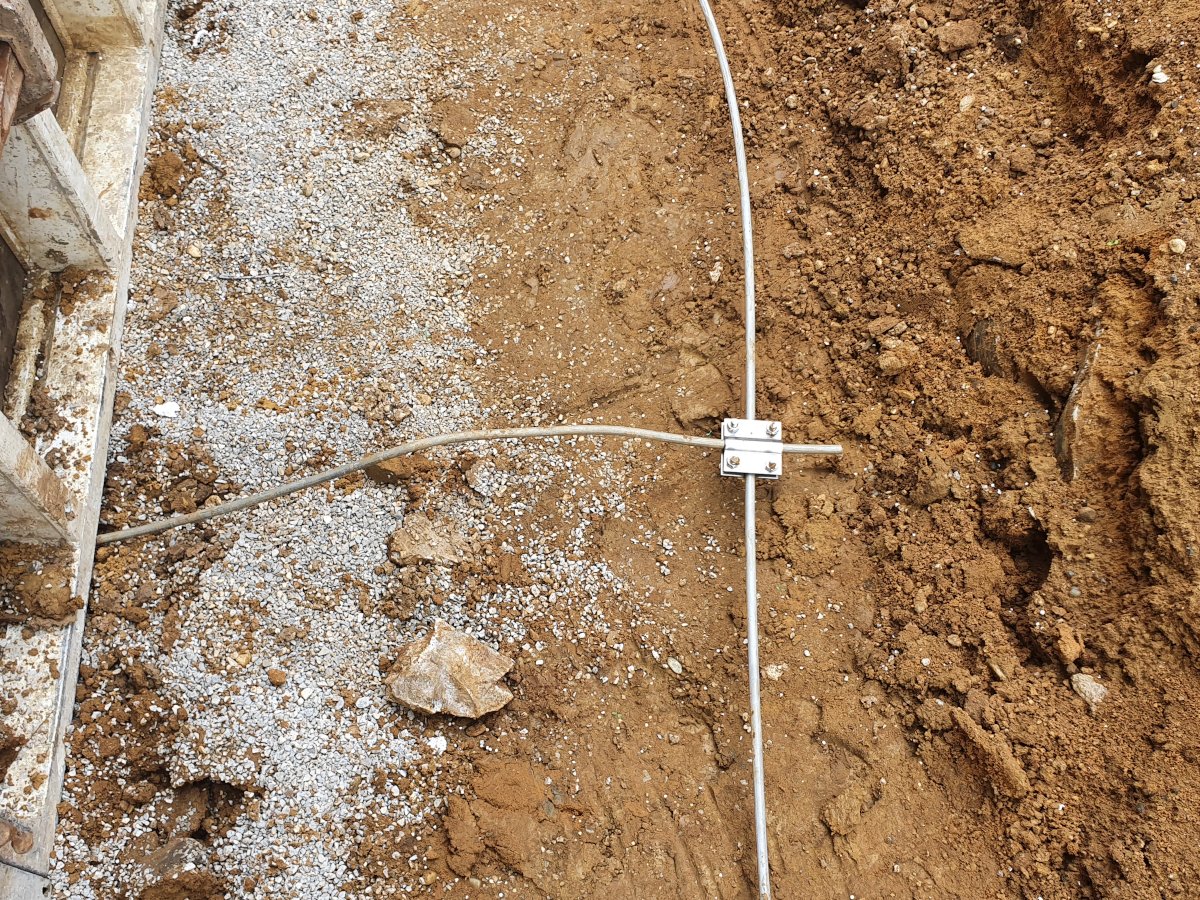

Verbindungsklemme
https://mytec-home.de/bauen/unser-bauprojekt-woche-2-waende-erste-elektrodosen-erdung-luft-elektroverrohrung#sigProId78b1e5bf01

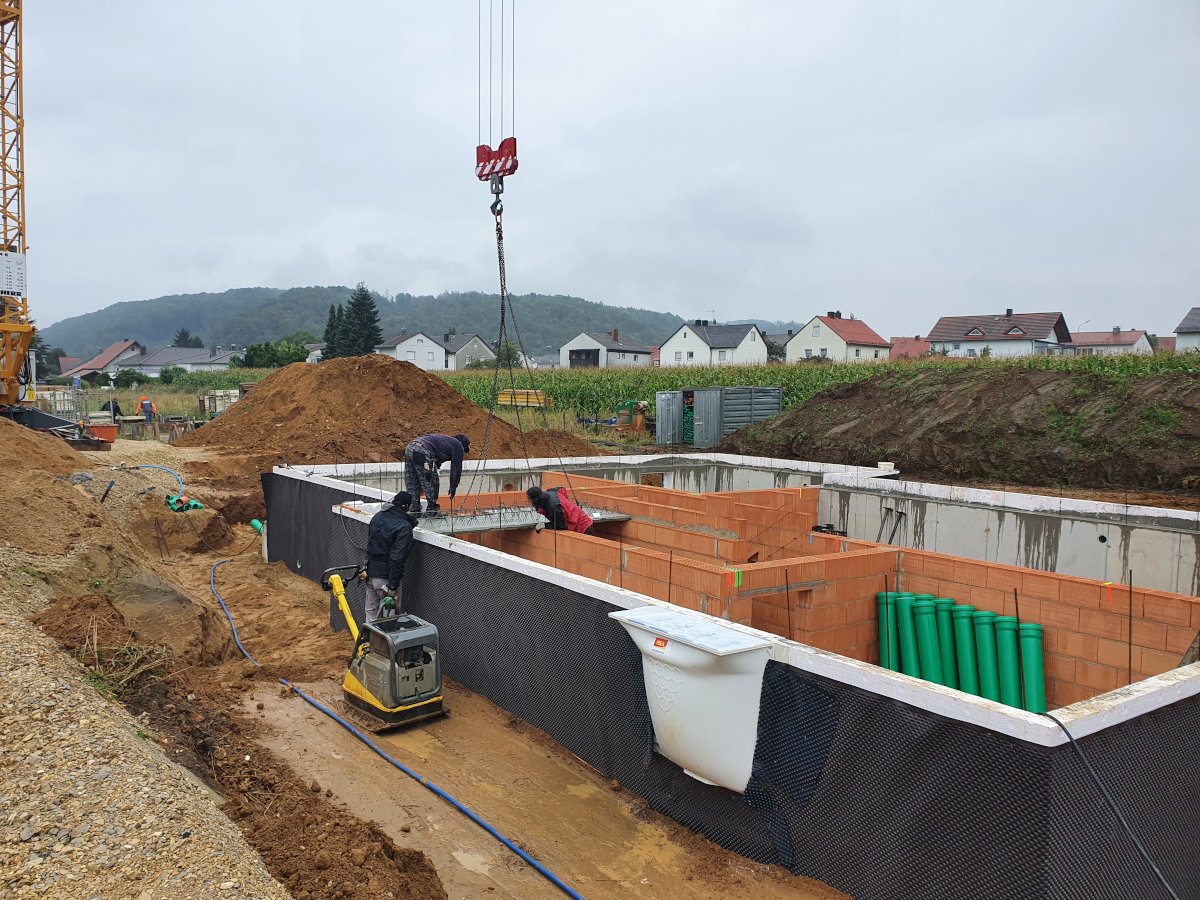

Verlegung der Wasser- & Soleleitungen
In dieser Woche war auch der erste Einsatz der Firma Sommer, welche wir das Gewerk Heizung, Lüftung & Sanitär (Anzeige) anvertraut haben.
Gemeinsam mit Peter Schweiger und seinen Jungs wurden auch mit Hilfe der Baufirma die Soleleitung verlegt, welche für die Lüftungsanlage zuständig ist. Auch wurden Wasserrohre und der Wasseranschluss gleich eingebracht.

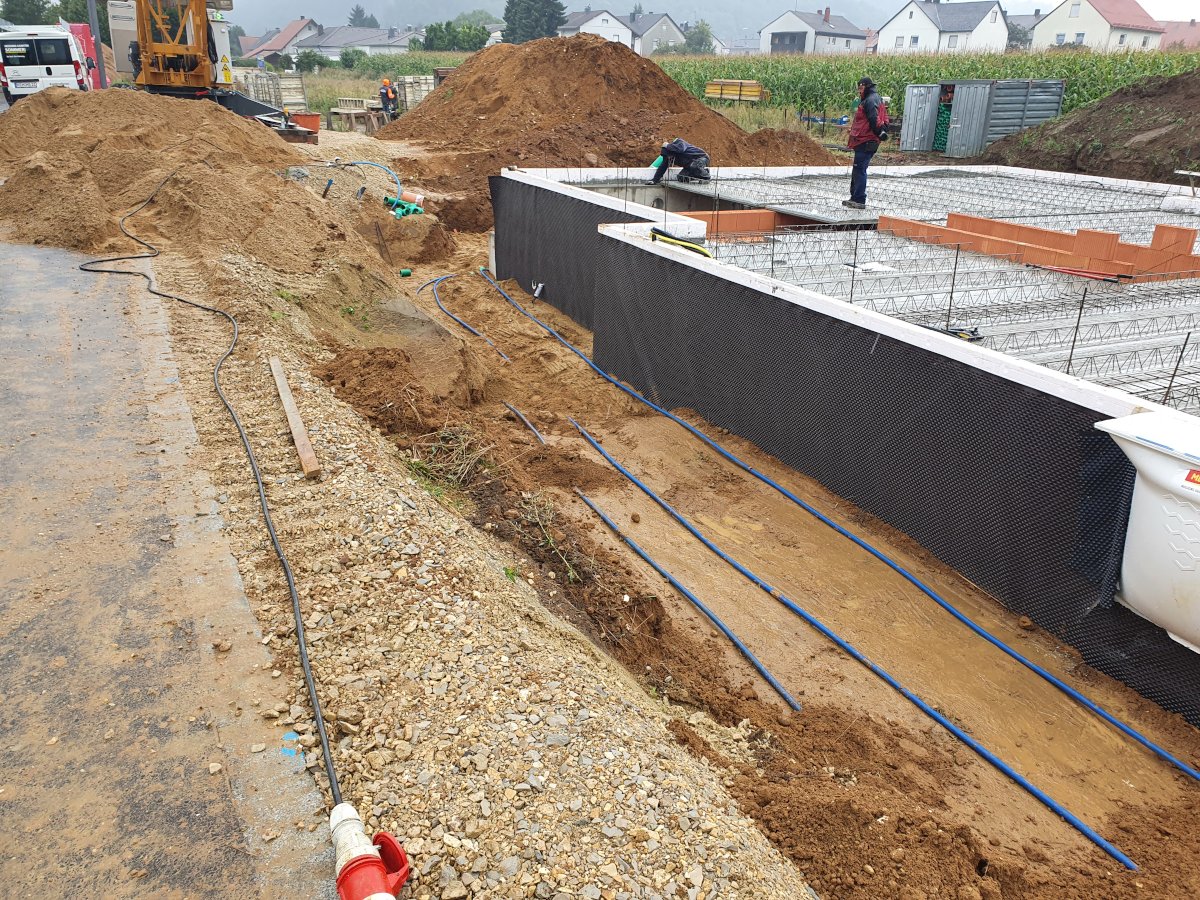

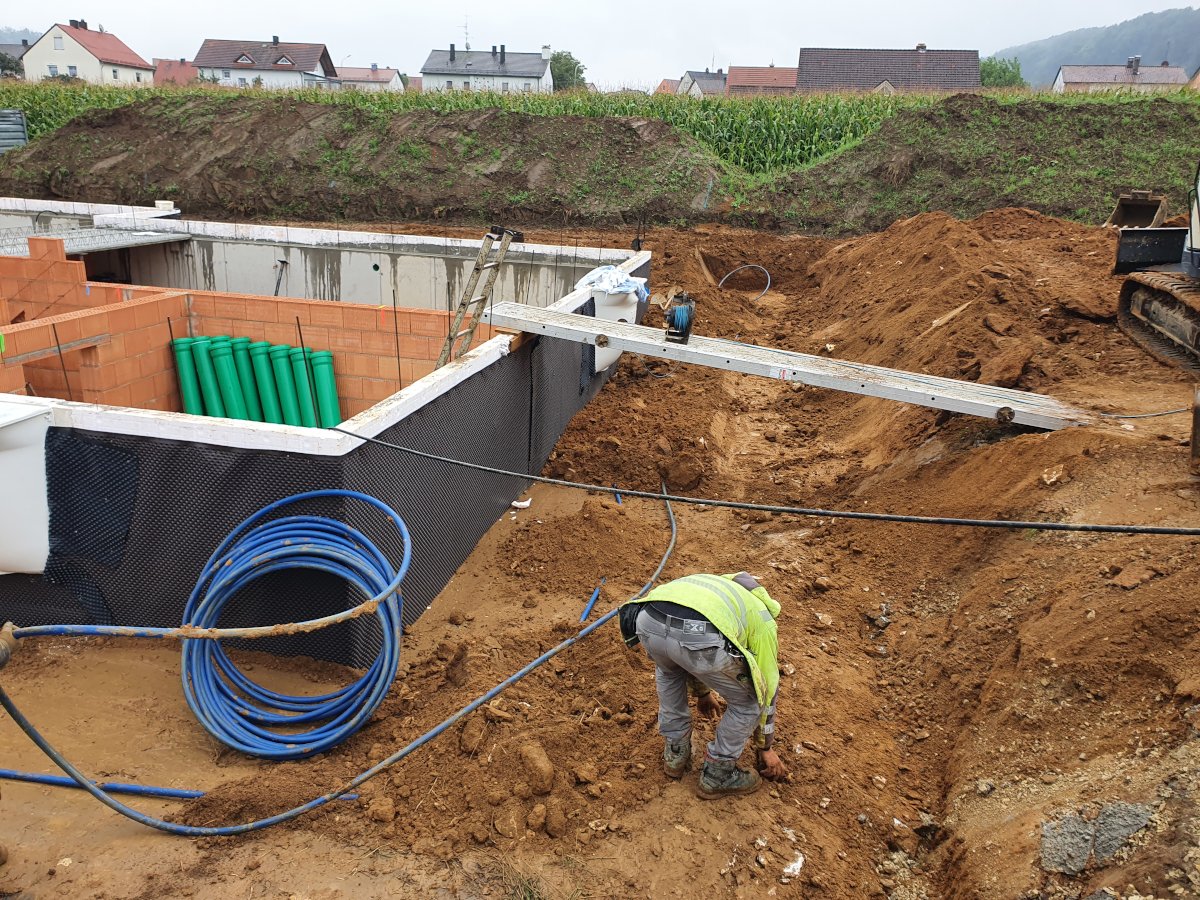

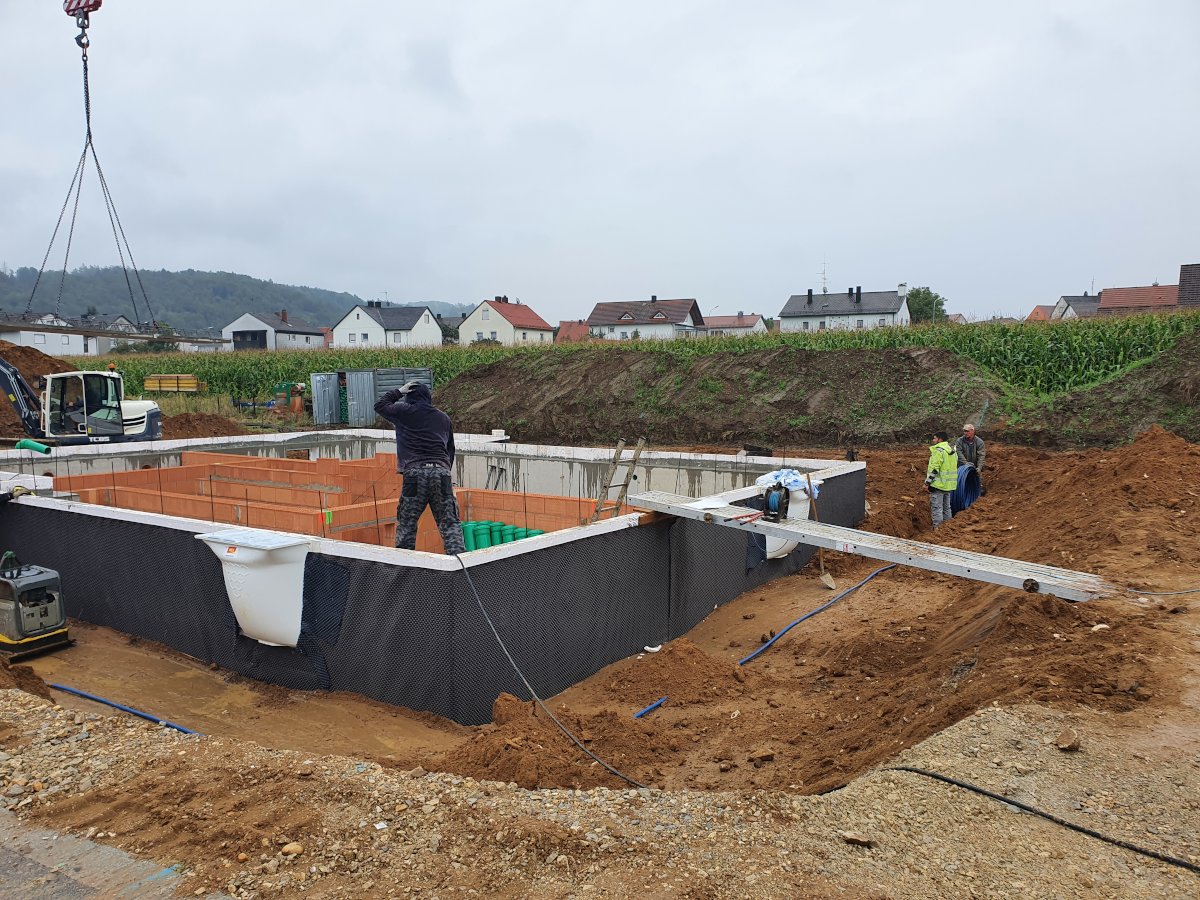

Soleleitung für Lüftungsanlage
https://mytec-home.de/bauen/unser-bauprojekt-woche-2-waende-erste-elektrodosen-erdung-luft-elektroverrohrung#sigProIdaa79e694ea
Filigrandecke & Verlegen der Luft- & Elektrorohre im KG
Auch das Setzen der Filigrandecke war natürlich ein spannender Moment, gleich so spannend, dass wir ganz vergaßen Bilder zu machen.
Vor allem auch der bevorstehende erste große Einsatz, die Kellerdecke zu verrohren.
Die ersten Leitungen legten die Jungs vom Heizungsbauer Sommer (Anzeige) gemeinsam mit meiner Frau auf die Filigrandecke.
In der Zwischenzeit habe ich von unten schonmal die Löcher für die Deckenauslässe der Lampen und des Bus-Systems vorbereitet und gebohrt.
Unsere Elektropläne hatte ich sauber in verschiedenen Farben vorbereitet und ausgedruckt und einlaminiert:
- schwarz/rot = Strom/Starkstrom
- gelb = LAN
- grün = BUS
- blau = Licht
- weiß = Fenster
- grau = Lautsprecher & Sonstiges
Die Verbindungen zu den bestehenden Betondosen wurden mit entsprechenden Fränkische-Verbindungsstücke (Anzeige) hergestellt.
Ihr benötigt helfende Hände bei der Elektrik in Eurem Bau oder vorhandenem Zuhause?
Schreibt mir einfach eine Nachricht und wir werden sehen, wie ich Euch helfen kann!

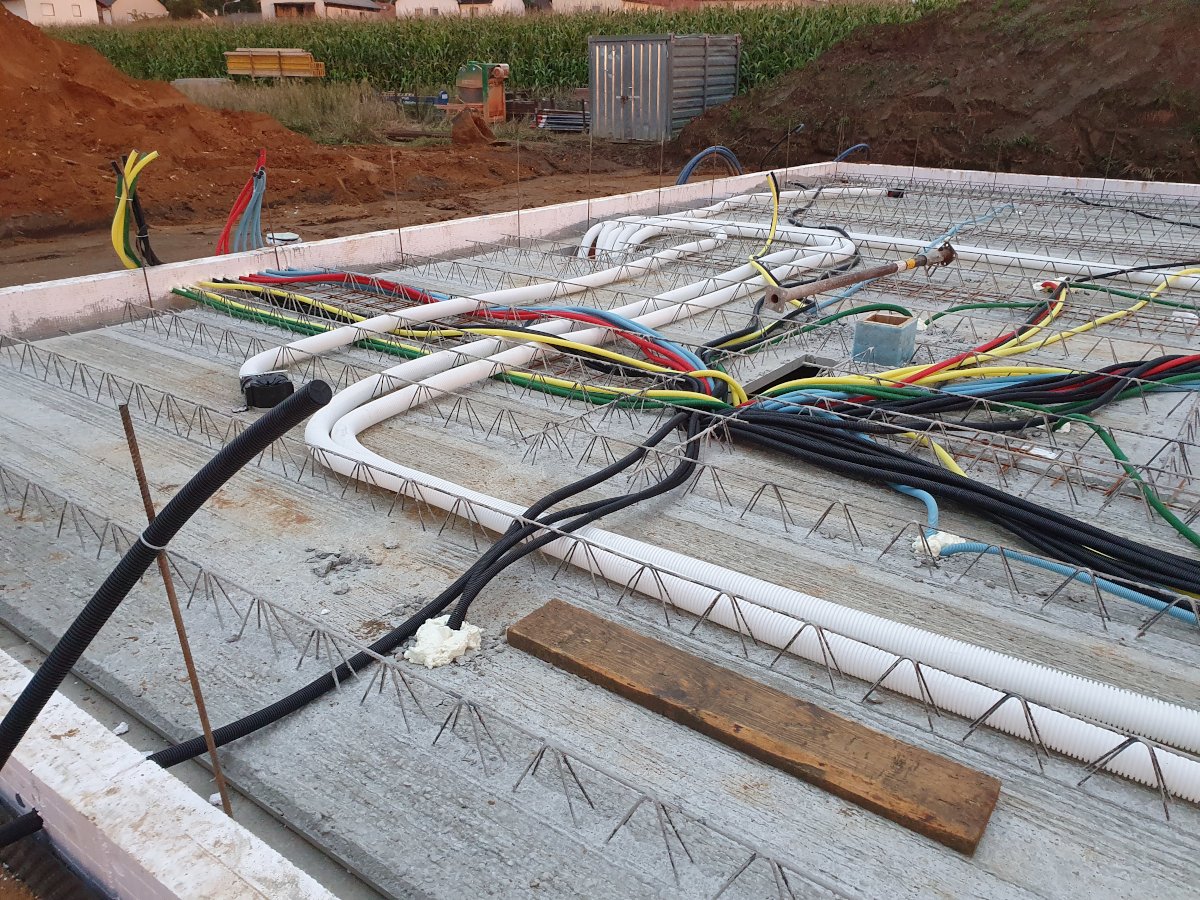

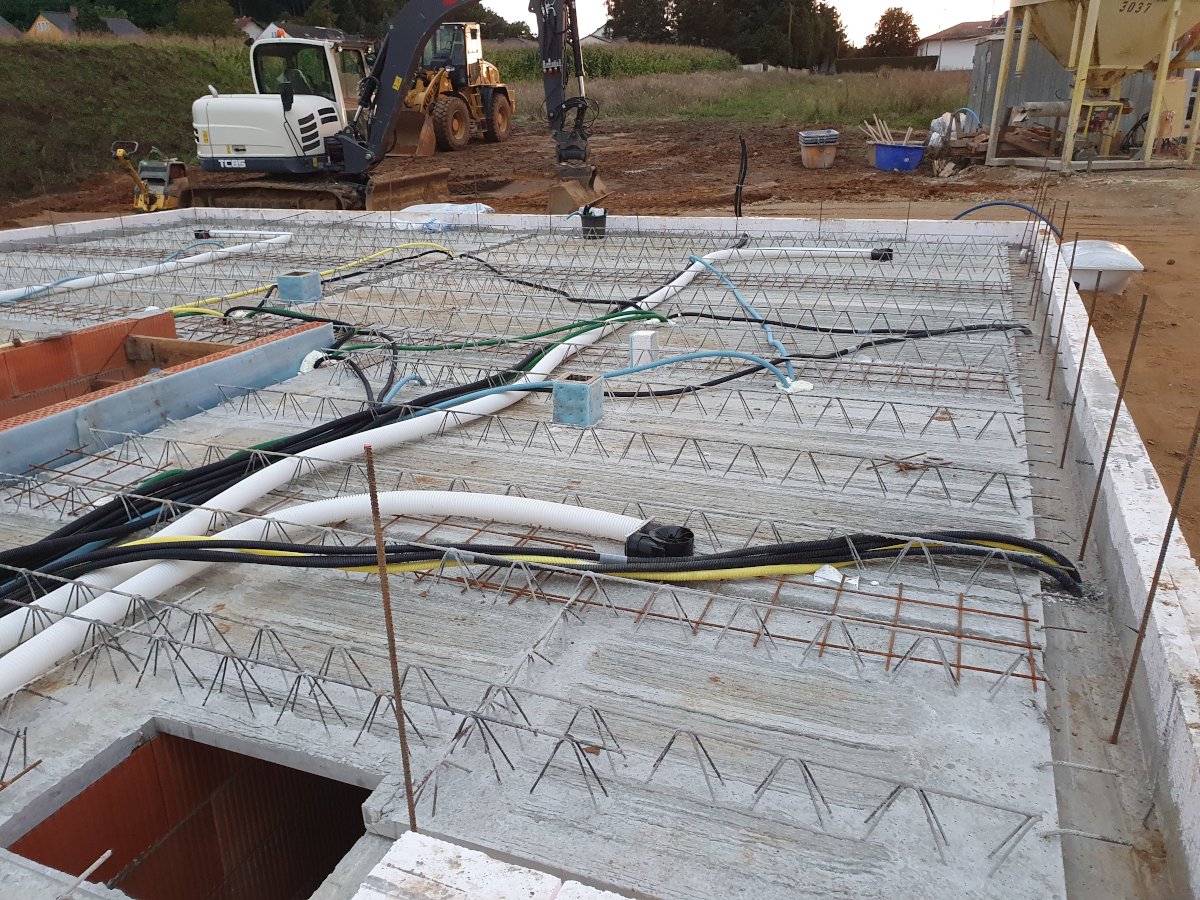

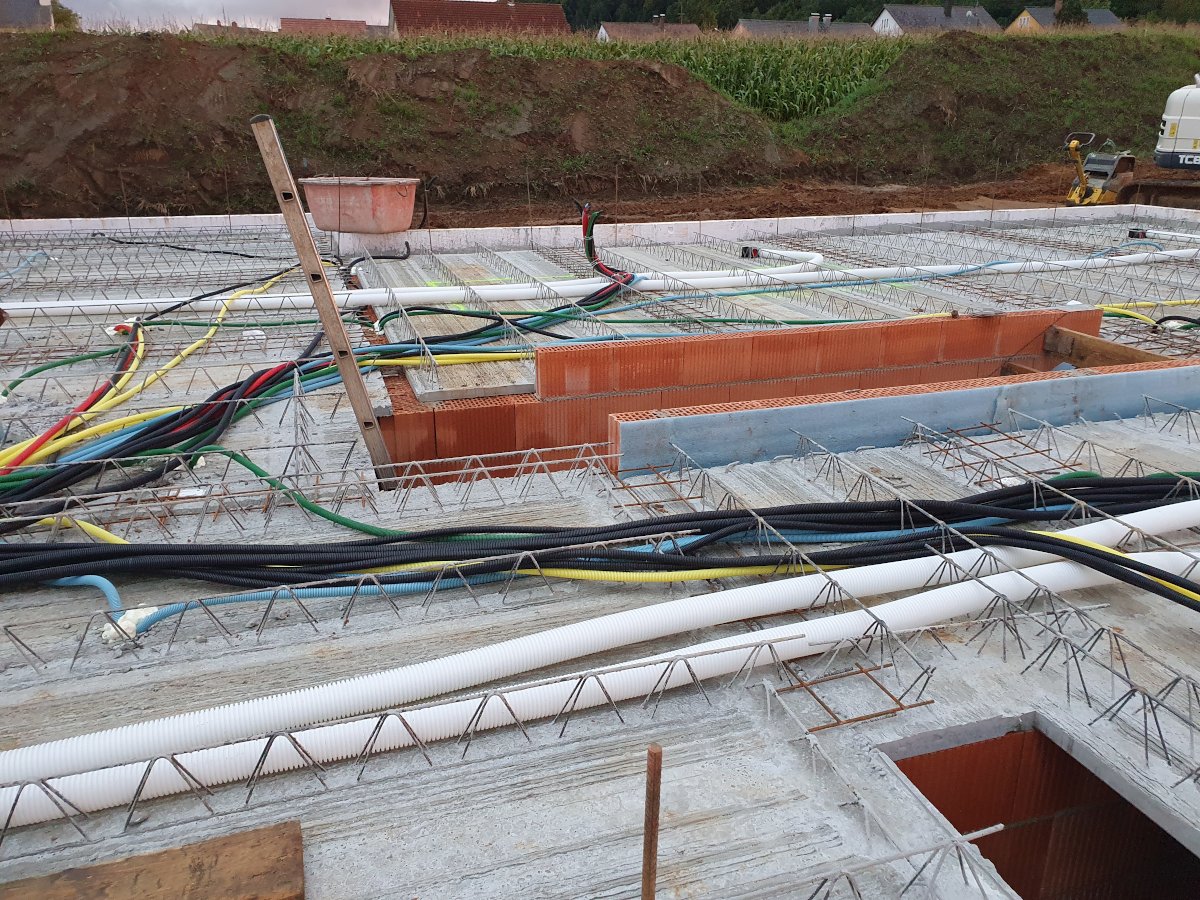

Luft- & Elektrorohre in der Kellerdecke
-
Luft- & Elektrorohre in der Kellerdecke
Luft- & Elektrorohre in der Kellerdecke
-
Luft- & Elektrorohre in der Kellerdecke
Luft- & Elektrorohre in der Kellerdecke
-
Luft- & Elektrorohre in der Kellerdecke
Luft- & Elektrorohre in der Kellerdecke
-

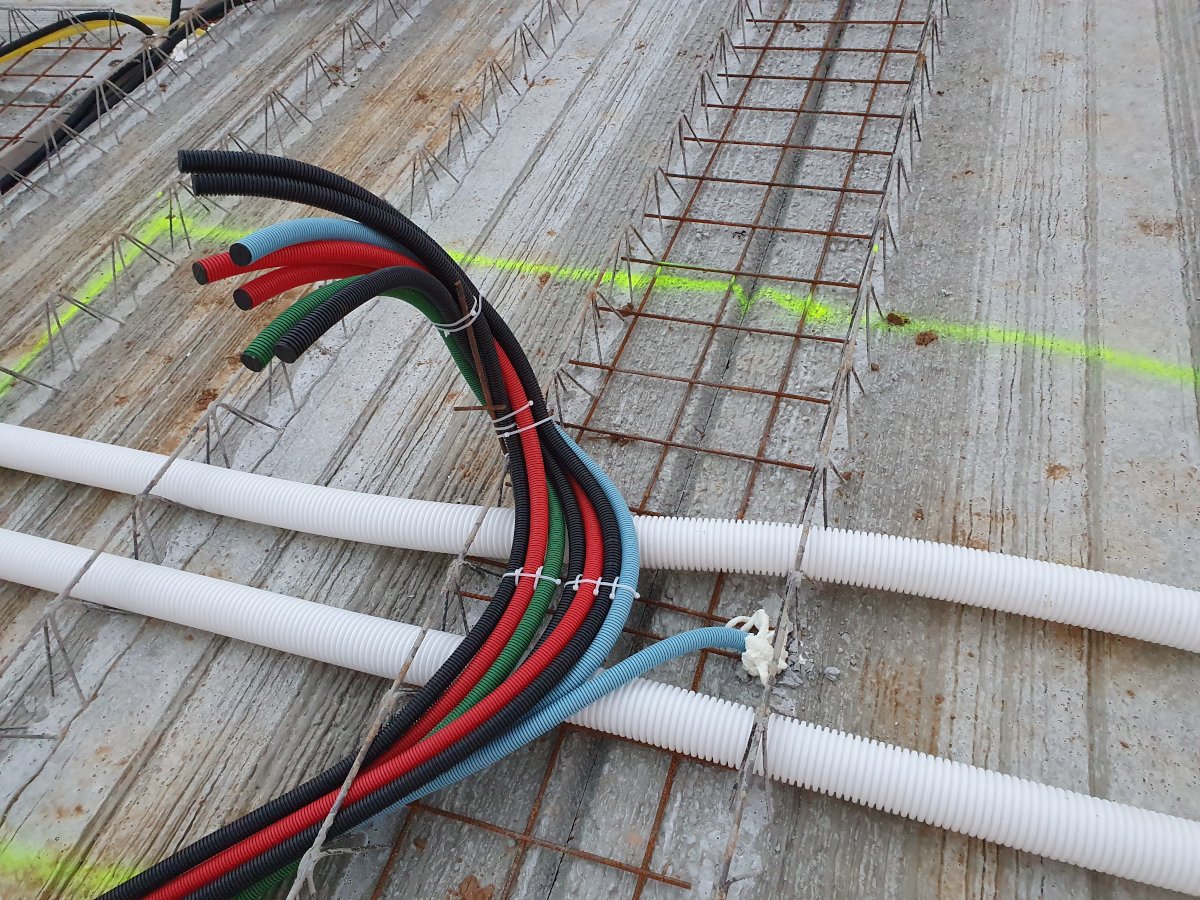

Bündel nach oben in die Kücheninsel
Bündel nach oben in die Kücheninsel
-

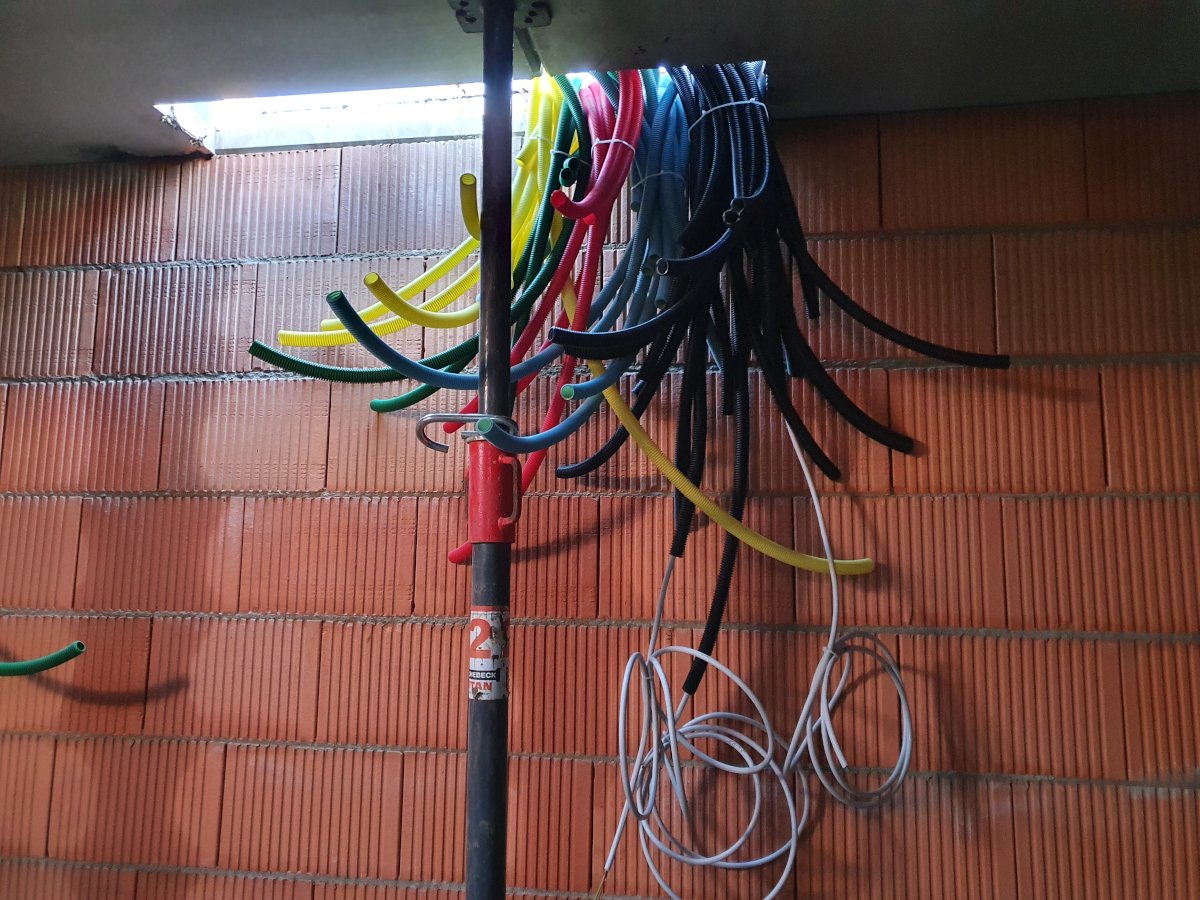

Elektrorohre im Technikraum für das Kellergeschoss
Elektrorohre im Technikraum für das Kellergeschoss
https://mytec-home.de/bauen/unser-bauprojekt-woche-2-waende-erste-elektrodosen-erdung-luft-elektroverrohrung#sigProId67ecddd4c9

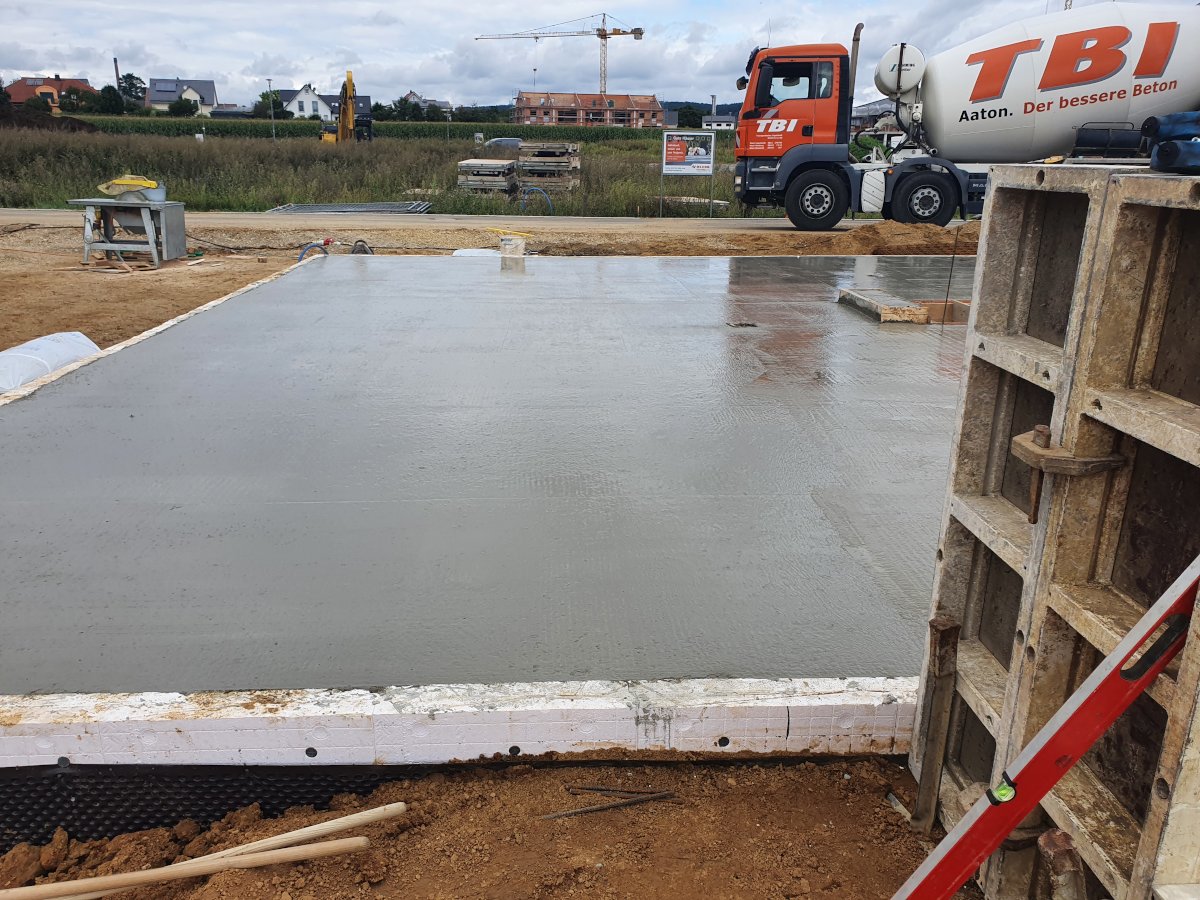

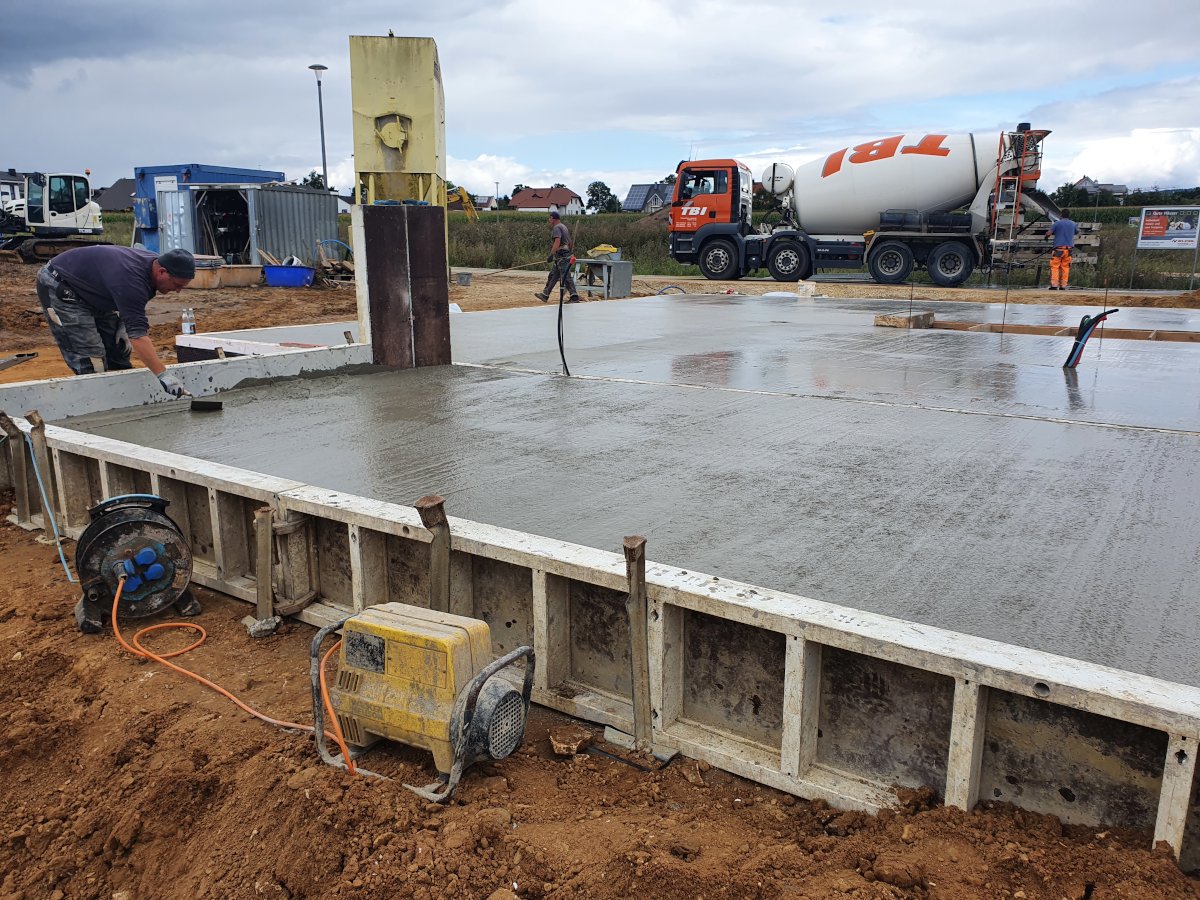

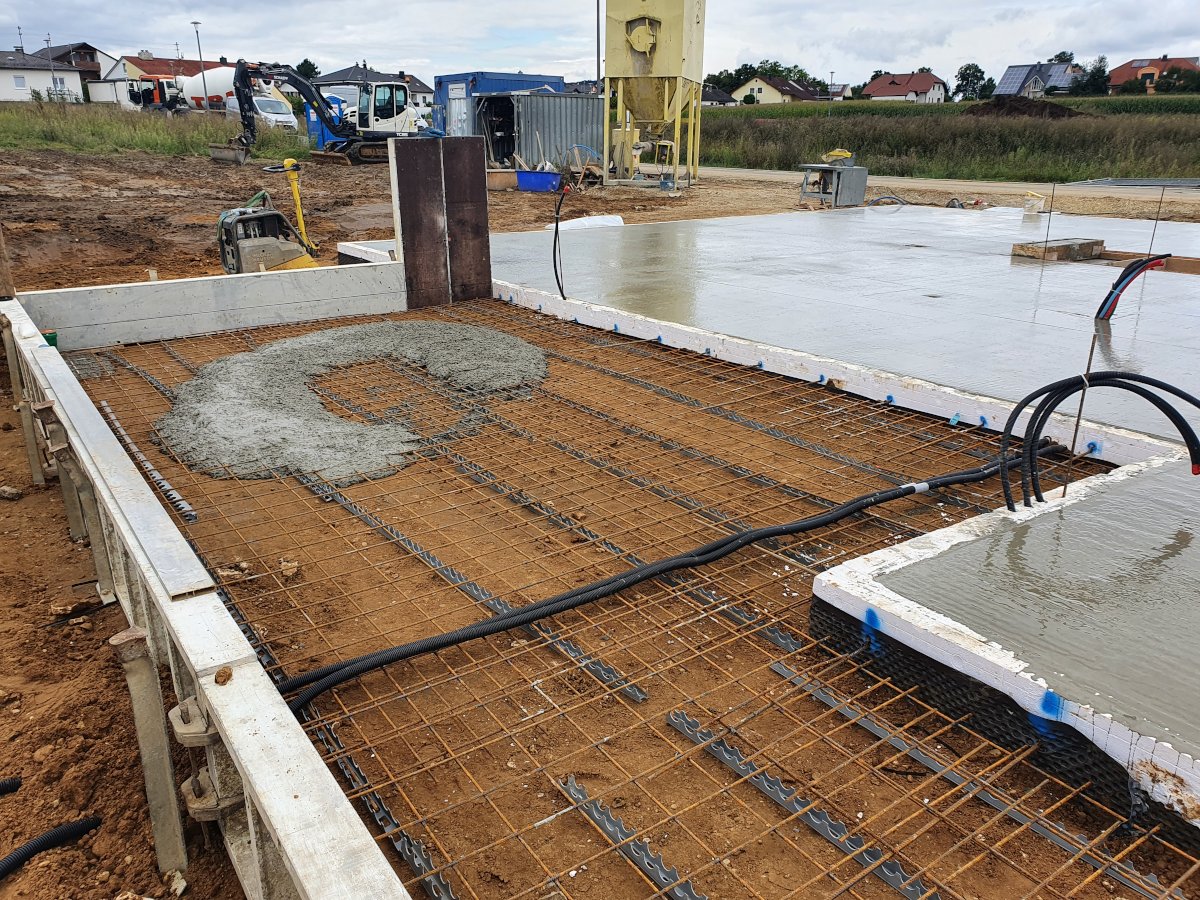

Betonieren der Kellerdecke & Terrassenbereich
Gegen Ende der Woche 2 wurde dann neben der Kellerdecke auch gleich der ganze Terrassenbereich betoniert...

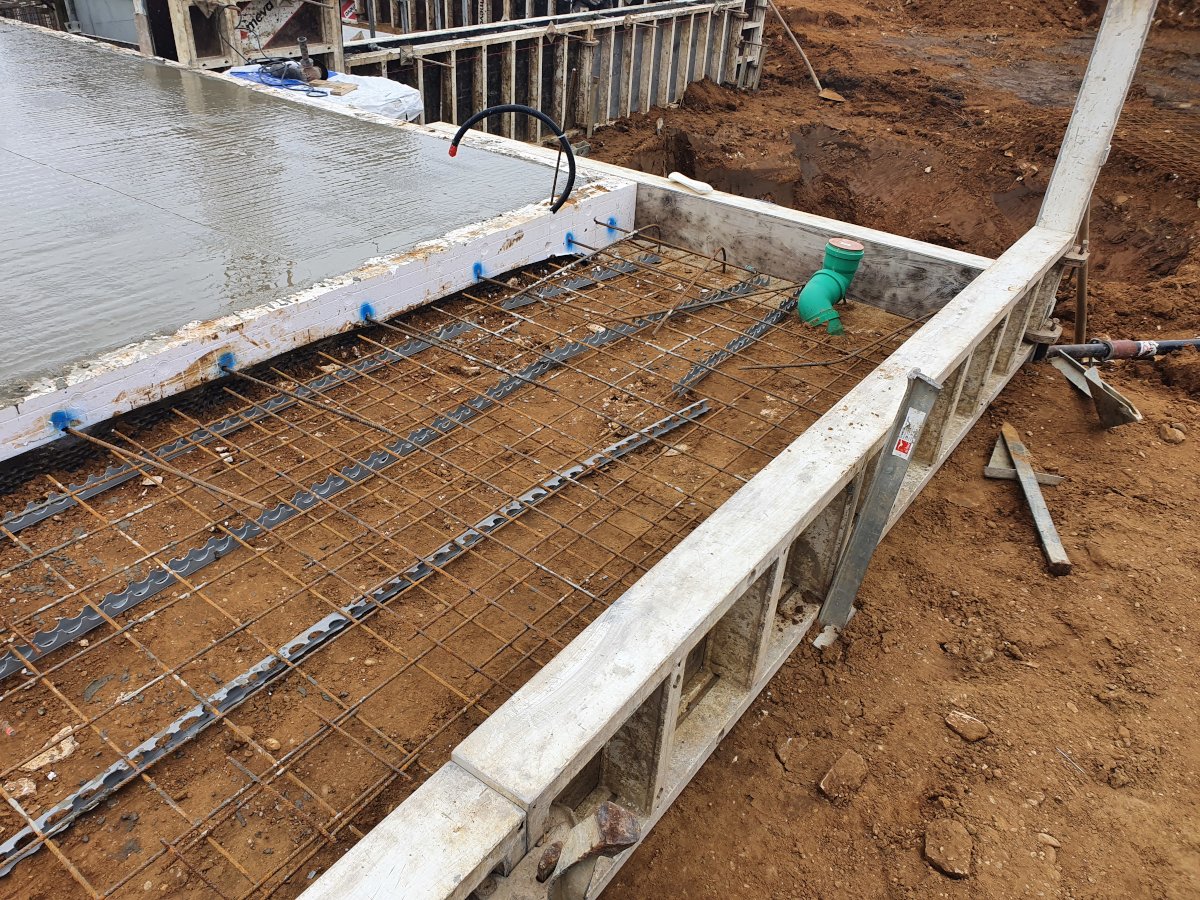

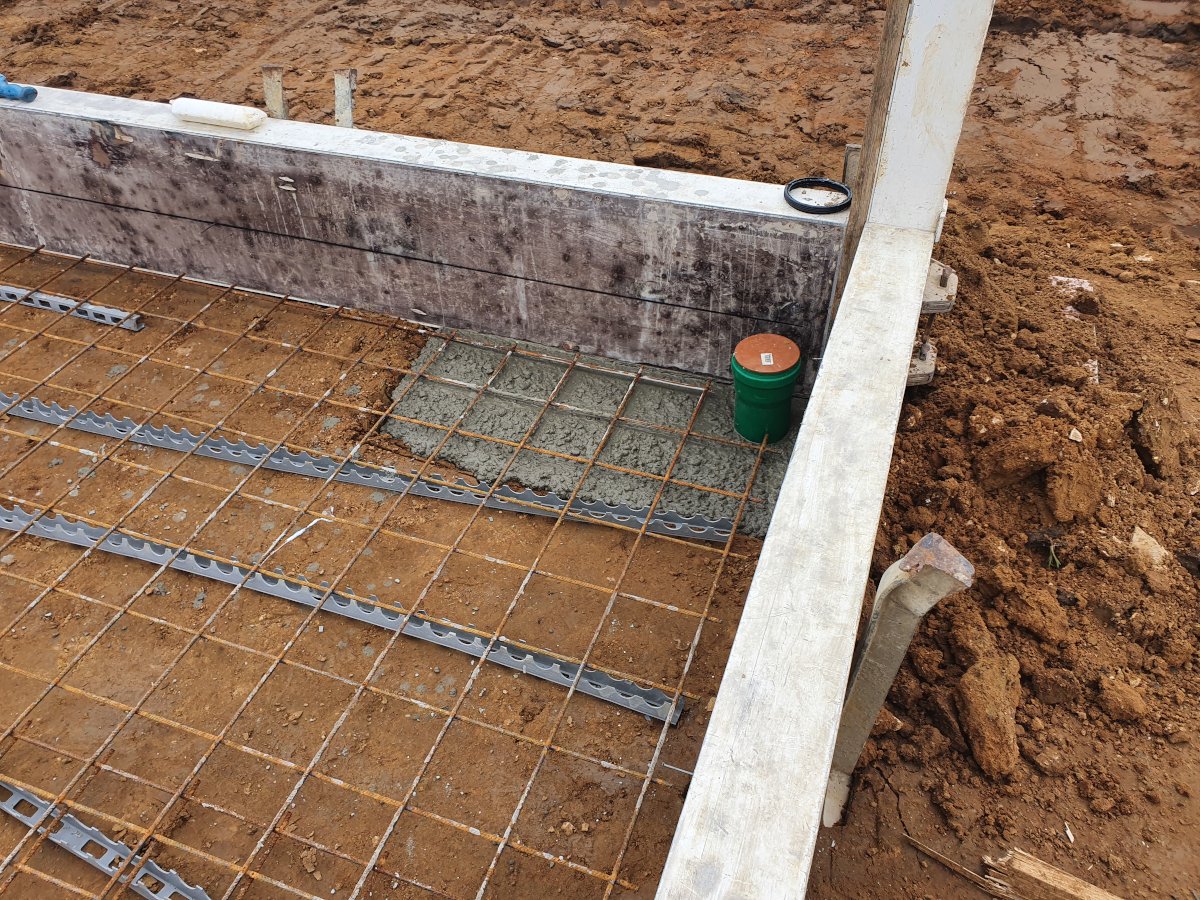

Regenablauf in der Terrasse
https://mytec-home.de/bauen/unser-bauprojekt-woche-2-waende-erste-elektrodosen-erdung-luft-elektroverrohrung#sigProId19b8933c23

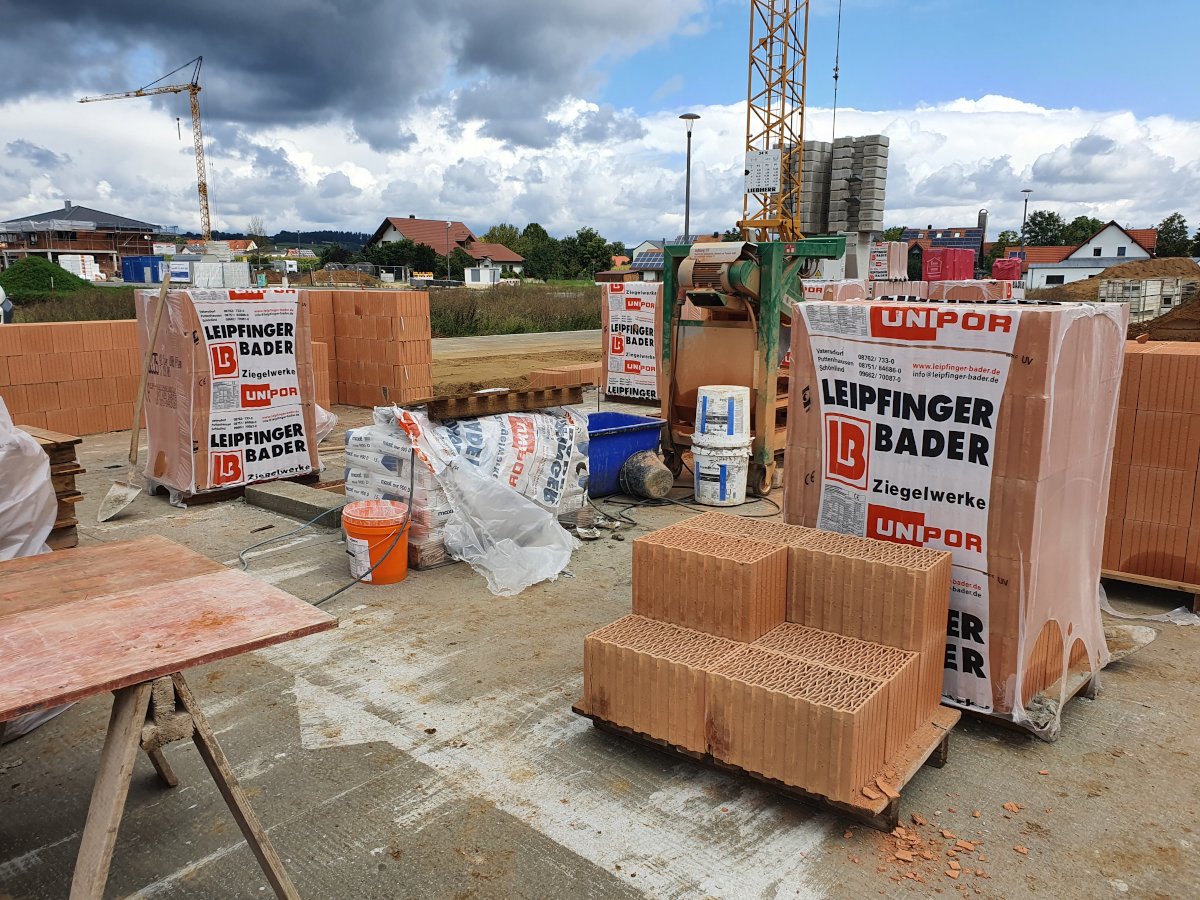

Beginn der Außenwände des Erdgeschosses
Unermüdlich traten die Jungs von Schie Bau (Anzeige) an und begannen mit den Außenwänden des Erdgeschosses...

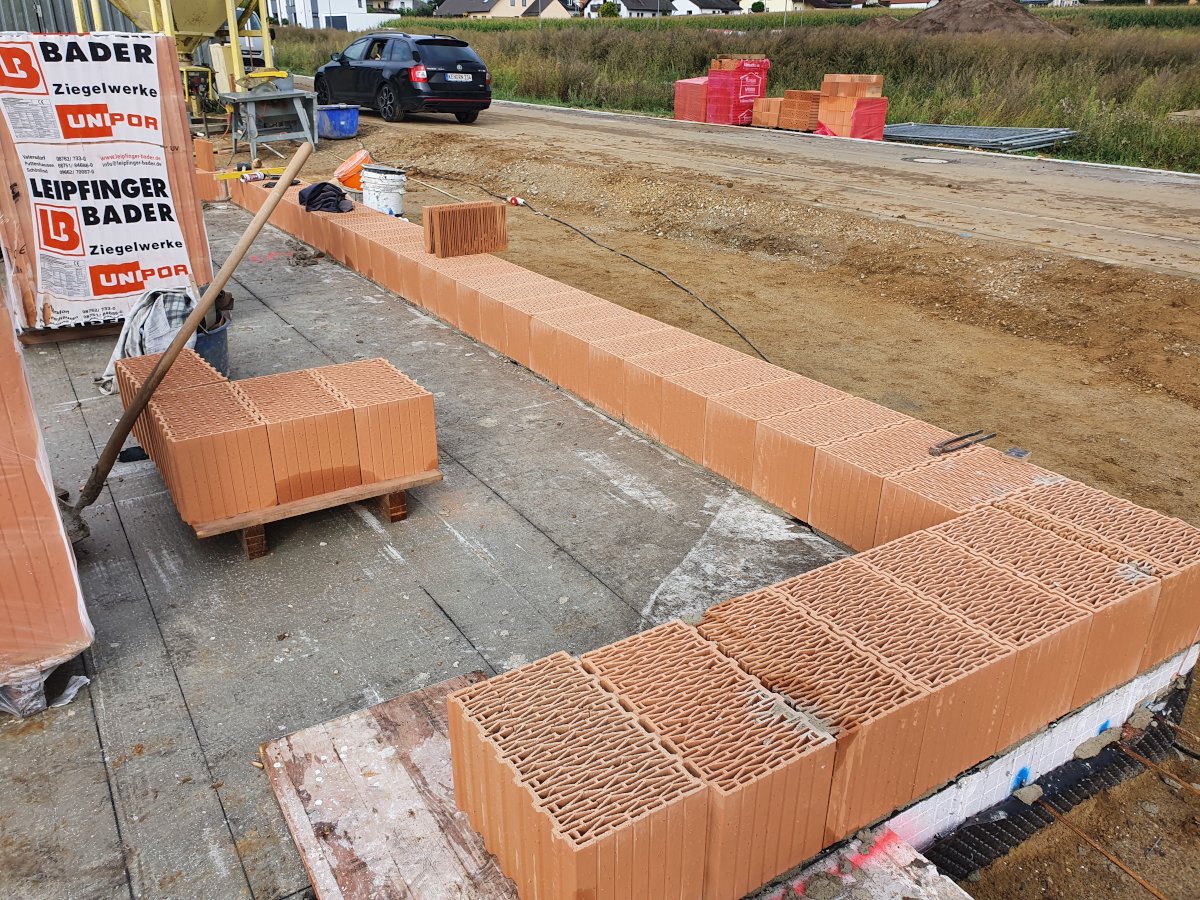

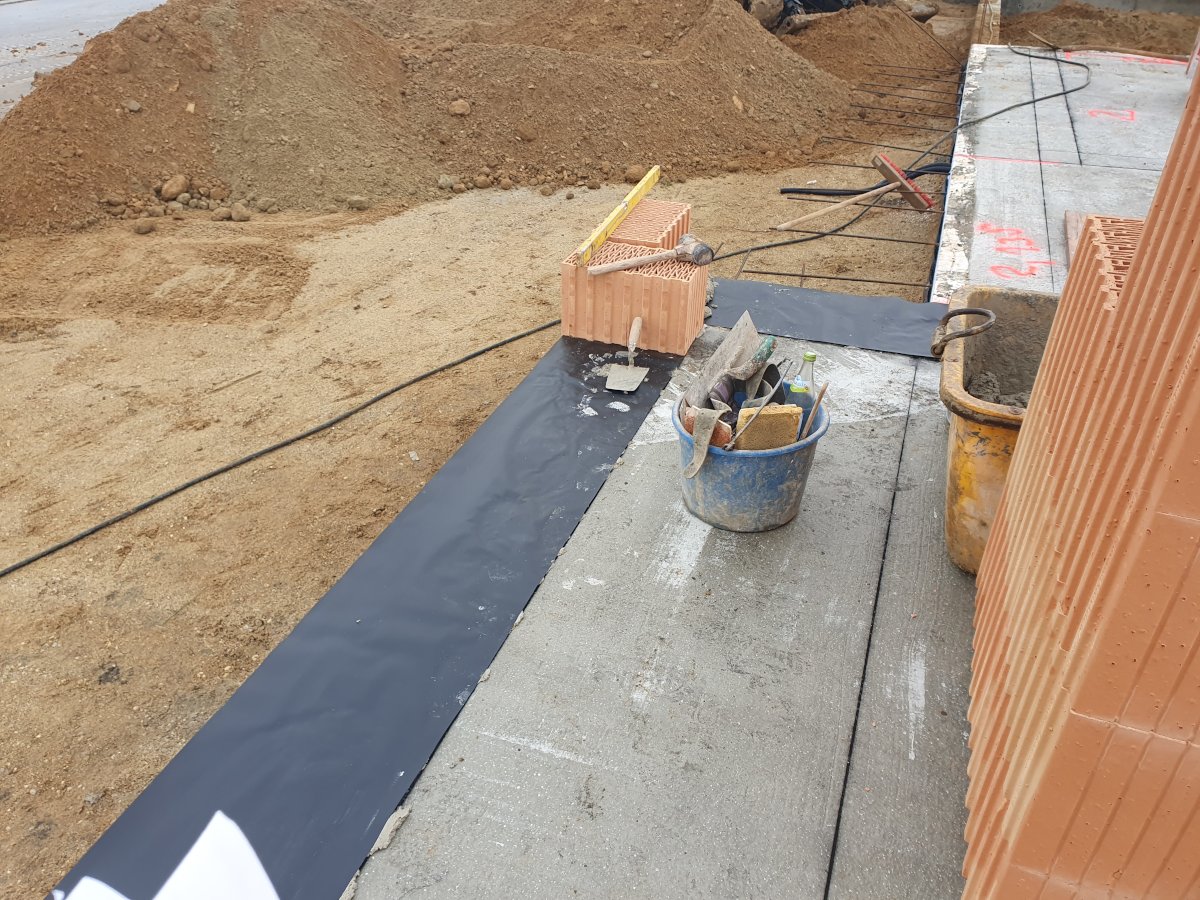

Beginn der Außenwand
